CAD修改填充圖案的步驟方法

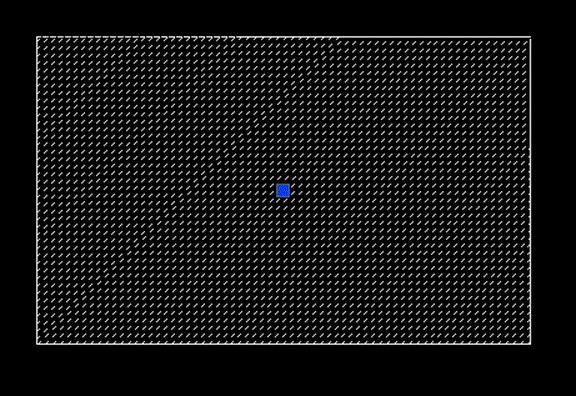

CAD軟件使用過程中，有時覺得自己填充的圖案不滿意，需要進行調整填充圖案的顏色，有時候甚至要全部重新填充時我們應該如何編輯修改呢？如下圖中的矩形，我們來看一下解決方法吧：

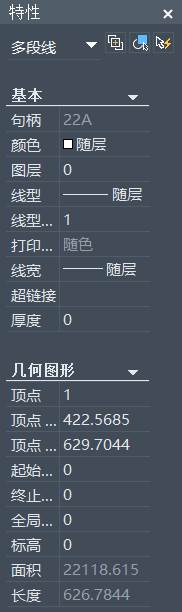

1.可以通過屬性面板修改。點擊選擇填充內容然后可以在右邊邊框上屬性面板看到圖案的相關屬性，可以在屬性面板上對填充圖案的顏色圖案類型線寬等進行修改；如果點擊填充圖案沒有彈出屬性面板時也可以按快捷鍵“ctrl+1”彈出屬性面板，如下圖所示：

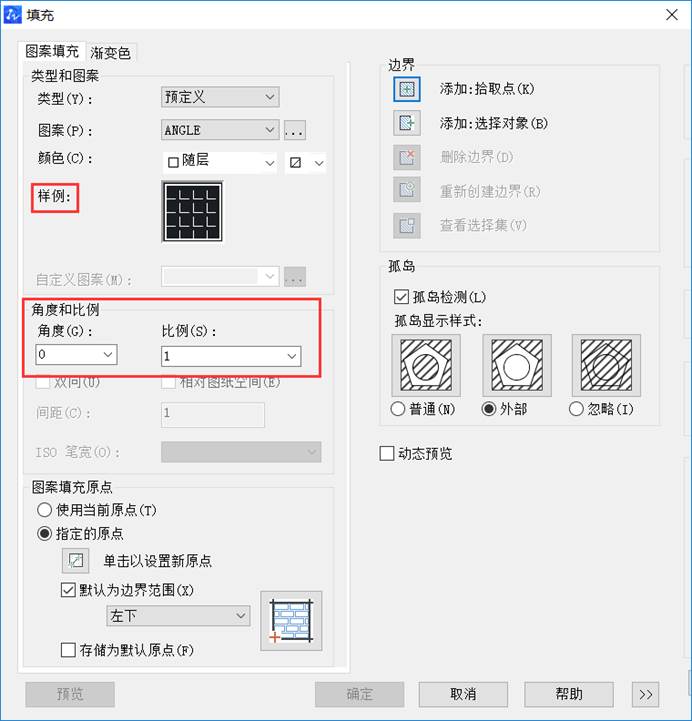

2.也可以通過輸入命令“HATCHEDIT”，進入填充屬性面板，進行更加精細的修改。如角度、比例、填充樣式等，如下圖所示：
以上是關于在CAD中如何修改填充圖案，大家學習后可以根據自己的實際要求進行不同的修改。
