CAD剖切圓柱體的步驟
在使用CAD繪圖過程中，為了表達實體內部的結構特征，可使用剖切工具假想一個與制定對象相交的平面或曲面將該實體剖切，從而創建新的對象?？梢酝ㄟ^指定點、選擇曲面或平面對象來定義剖切平面。今天我們就來學習一下CAD中想要將圓柱體剖開成兩部分，該怎么剖切呢？下面一起來看看CAD剖切的詳細方法:

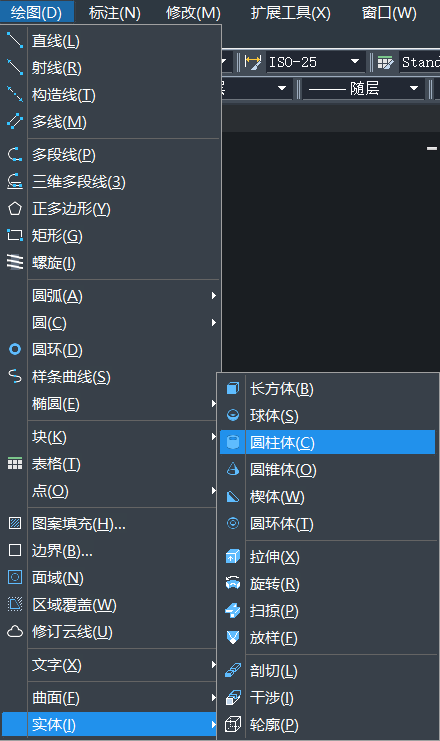

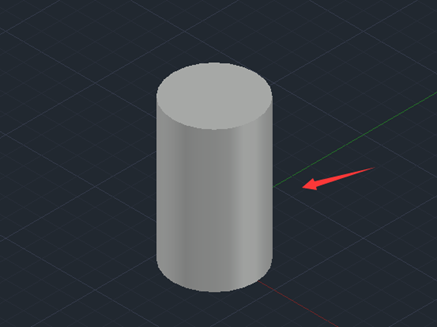

1.打開CAD，進入到CAD的操作界面，找到【繪圖】——【實體】——【圓柱體】，繪制一個圓柱體，如下圖所示：

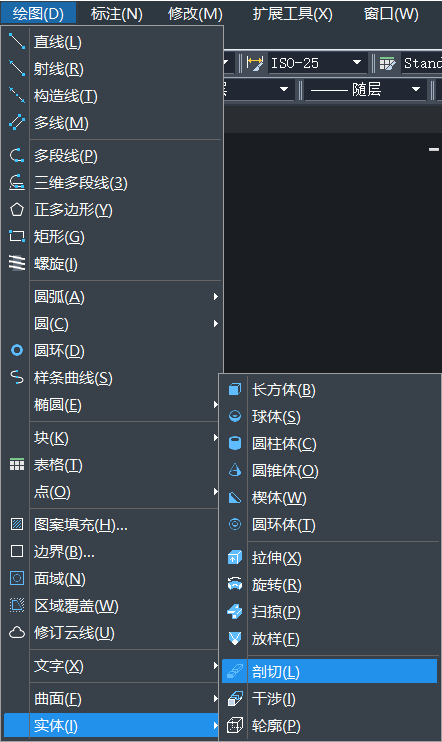

2.繪制好圓柱體之后，在常用【繪圖】——【實體】里找到剖切選項，如下圖所示：

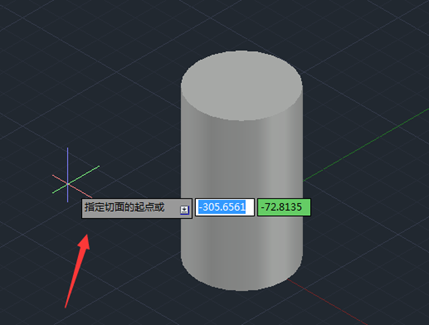

3.選擇剖切選項，提示我們選擇需要剖切的對象，選擇剛剛繪制的圓柱體，然后提示指定切面的起點，如下圖所示：

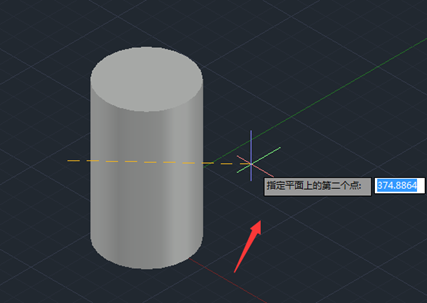

4.指定好起點之后，按下鼠標右鍵提示我們指定平面的第二個點，如下圖所示：

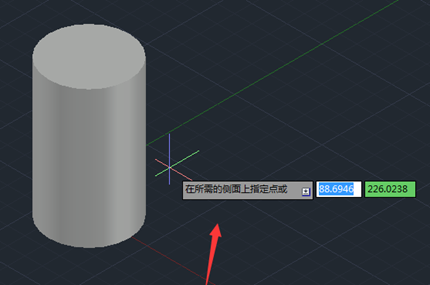

5.指定好第二個點之后，按下鼠標右鍵提示我們在所需的側面上指定點，如下圖所示：

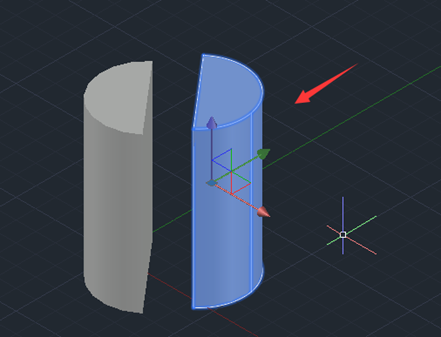

6.制定側面點之后可以看到圓柱體被剖開了，其效果如下圖所示：
以上是CAD通過指定點來剖切圓柱體的方法步驟，有需要的小伙伴可以嘗試操作一下。
