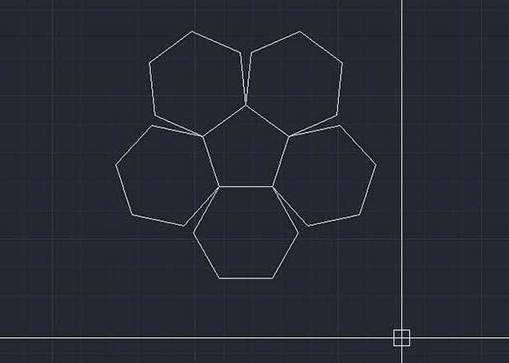

在使用CAD繪圖中如果想要對齊多個六邊形，該如何操作呢，下面我們來看一下CAD圖形對齊的方法吧，具體如下：

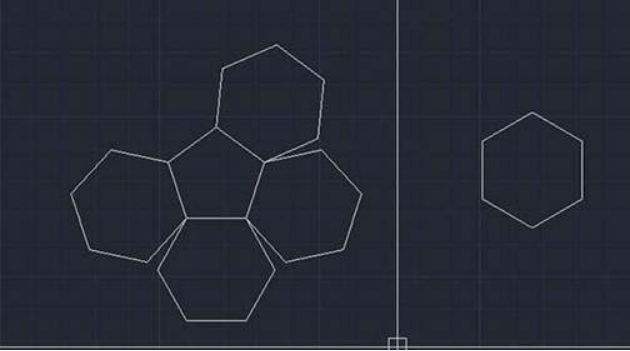

1、首先打開CAD軟件，進入繪圖頁面，接著打開需要對齊的圖形，即將下圖中六邊形放置在五邊形剩余的邊上。為了解決這個問題，需要進入對齊狀態，直接在下方命令行輸入命令“al”后按空格鍵確定，如下圖所示：

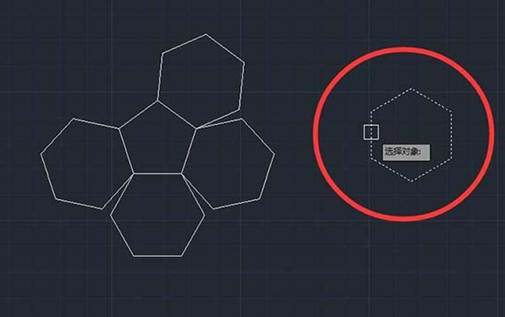

2、進入對齊狀態后，選擇對齊的對象，這里選擇整個六邊形，如下圖所示：

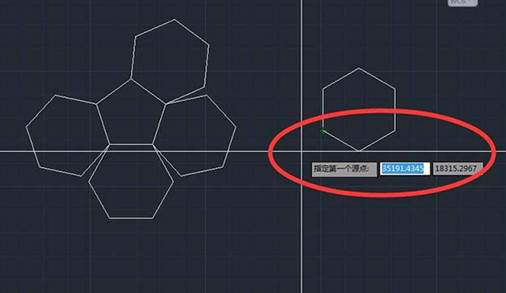

3、對齊的關鍵是點對點的對齊，當所有點對齊了，圖形都能貼合了。這里只要對齊兩個點，先指定第一個源點，如下圖所示：

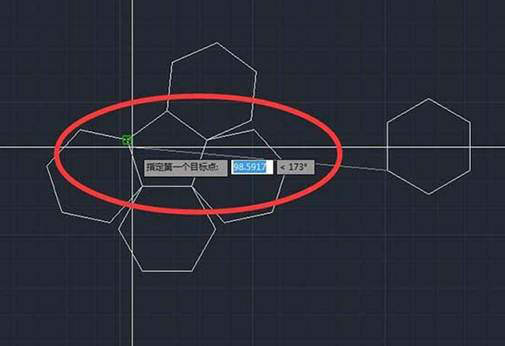

4、擁有了源點，然后選擇對應的目標點，點擊鼠標選擇想讓第一個源點重合的那個目標點，如下圖所示：

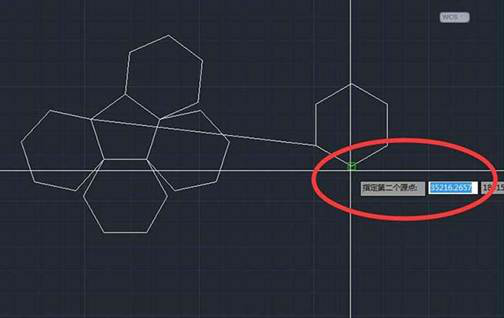

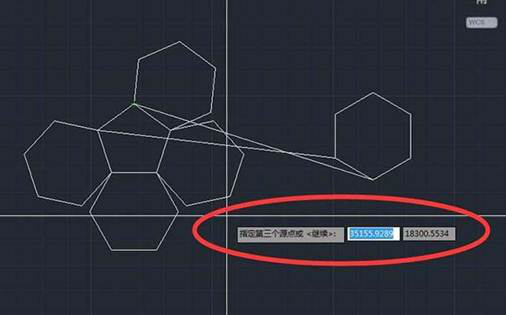

5、再選擇第二個源點，視情況而定源點的數量，這邊對齊一條邊只需用到兩點。

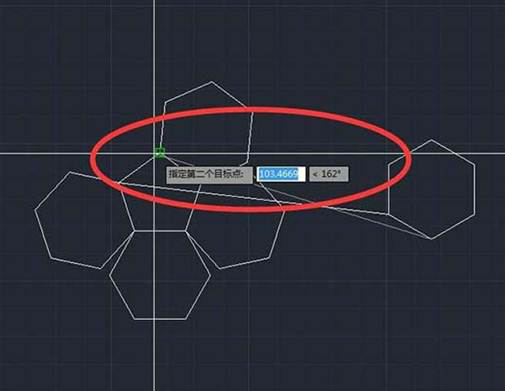

6、選擇第二個目標點，現在我們可以看到圖片里的對齊線，這就是我們的對齊軌跡了。
7、這邊兩個源點已重合，則可以按空格鍵確認

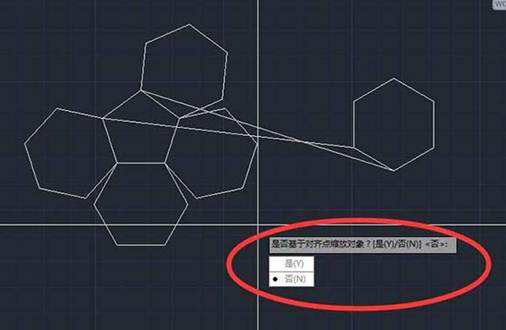

8、按下空格鍵后，會彈出“是否基于對齊點縮放對象”，是，源點間的長度將會縮放至目標點之間的長度，換句話說，就是這里六邊形的邊會跟五邊形的一樣長。否，就是維持原來長度不變。
9、這里選擇了“是”，這樣六邊形就對齊到五邊形上了，如下圖所示：
以上詳細介紹了在CAD中如何對齊圖形的教程，希望這些繪圖技巧可以對大家有幫助。
