CAD精確度原點及標注尺寸等問題的解決辦法

我們?cè)谑褂肅AD繪圖時，我們會有很多繪圖步驟，當我們需要圖形的角度標注精確，我們?cè)撛趺慈バ薷?？想要隱藏掉XY軸并且顯示出它的原點我們?cè)撛趺床僮?？在CAD中我們發現明明是相同的距離，但是布局里的標注尺寸卻不一樣時，我們?cè)撊绾稳ソ鉀Q呢？本文給大家總結了一些解決辦法，希望能幫助到大家！

一、如何設置角度標注的精確度：

1.首先，我們打開CAD軟件。

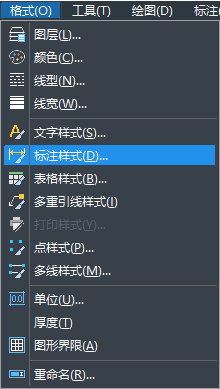

2.我們點擊“格式”再點擊“標注樣式”。

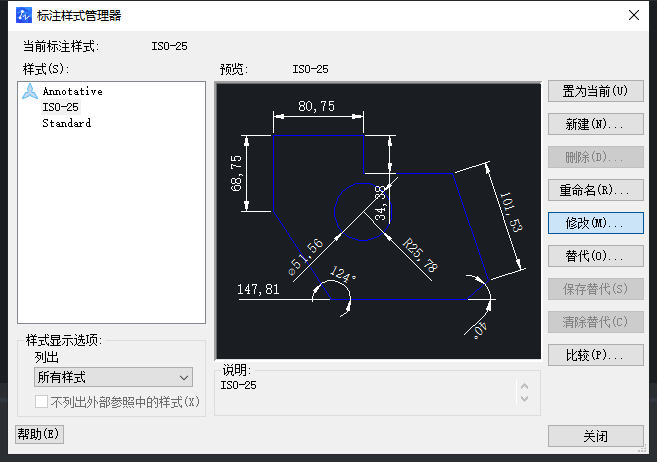

3.然后，會彈出一個“管理器”對話框，我們點擊修改。

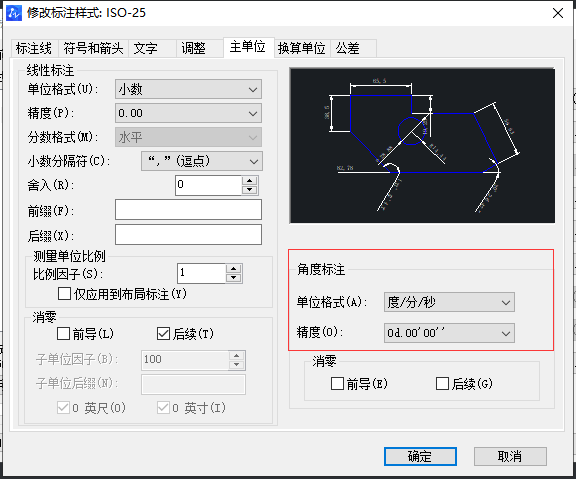

4.點擊主單位，對話框右下方就是“角度標注”的設置，這里我們單位格式選擇“度/分/秒”，精度選0d.00’00’。

5. 然后，點擊“確定”，這樣就設置完成啦！

二、如何隱藏X，Y軸并顯示原點：

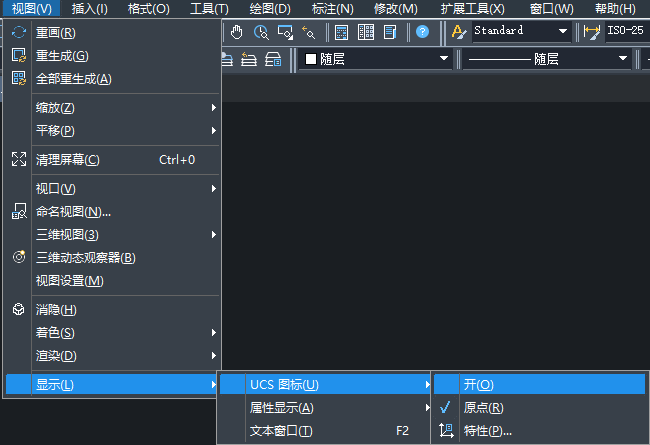

1.點擊“視圖”找到“顯示”點擊“USC圖標”去掉“開”這個選項，然后把“原點”勾選上。這樣就關閉圖標了，也可以顯示出原點。

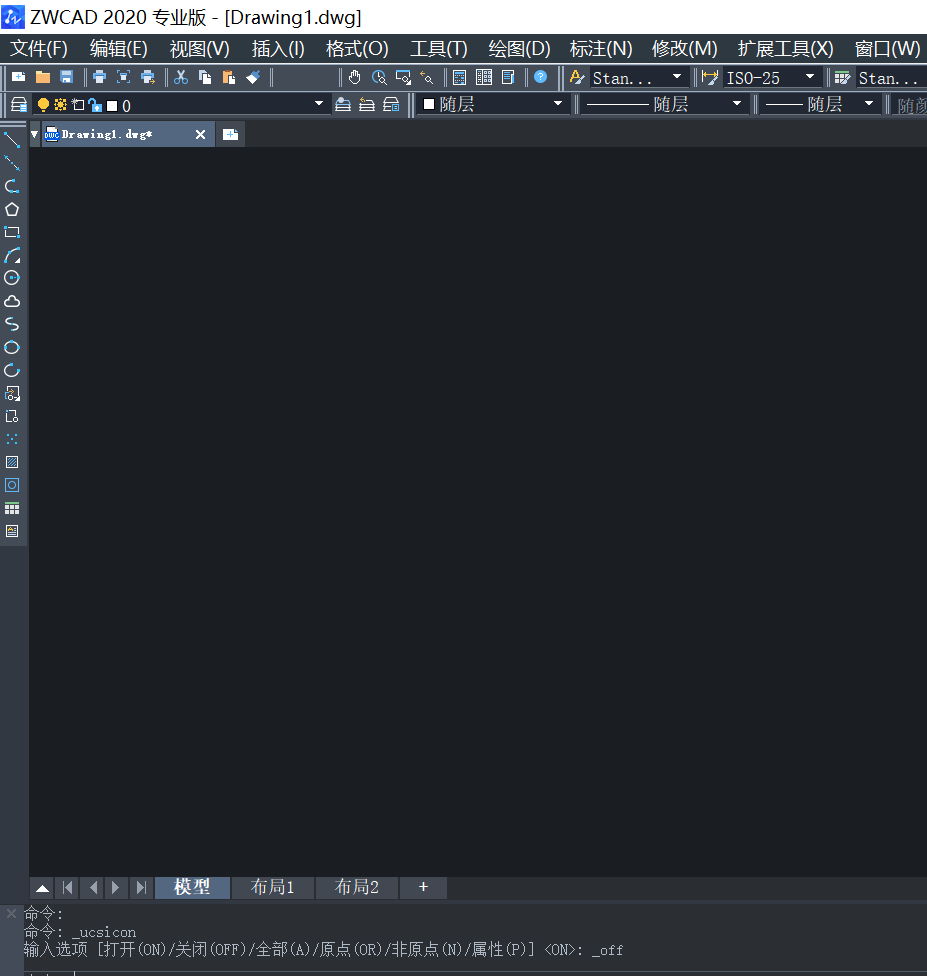

2.XY軸也沒顯示出來了。操作起來是不是很簡單！

三、如何解決相同距離下布局里標注尺寸不一樣的問題：

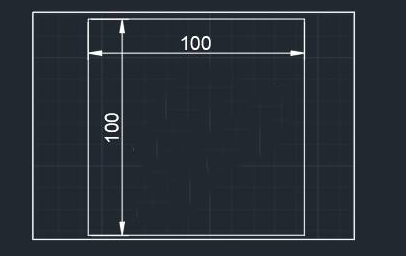

下圖是將視口比例修改為2:1，將圖放大兩倍；退出視口，并沒有發現問題。

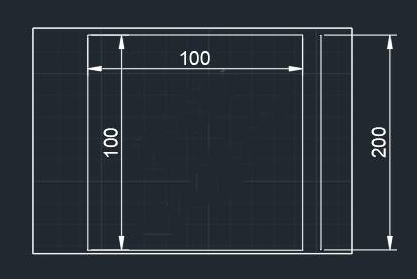

下圖是在右側畫了一個同樣長的線，再次進行標注卻發現尺寸大了1倍。

不知道大家有碰到一樣的情況呢，明明是一樣長的線段，但為什么標注的尺寸卻不一致？但這其實是標注自動適應的原因——雖然視口里的標注尺寸不變，但是視口外的圖形則會自動適用比例。這時候我們只要修改一下比例因子就可以了。

設置步驟如下：

1.我們點擊界面欄的“格式”點擊“標注樣式”。

2.我們?cè)趶棾龅摹皹?biāo)注樣式管理器”中我們點擊“修改”。

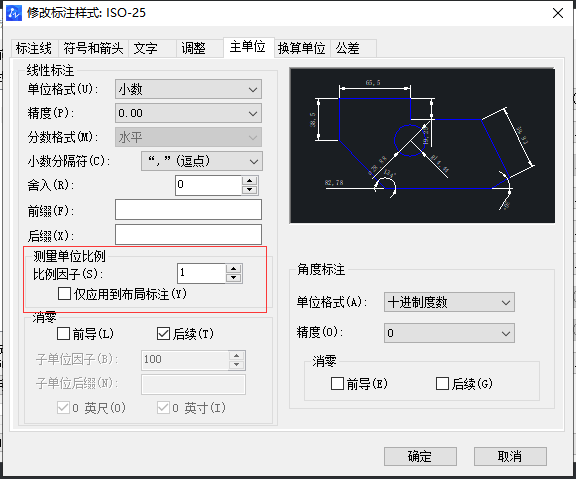

3.然后，我們將測量單位比例選項中的比例因子填為1。

5.這樣，我們就能解決標注尺寸不一致的問題了。
