CAD紫荊花繪制方法

紫荊花的花語是代表親情，有著合家團員，家庭和睦的美好寓意，紫荊花把根深深扎入百姓人家的庭院中，一直是家庭和美，骨肉情深的象征性植物，它還有個小傳說，在東漢時期的京兆尹與兄弟分家，所有財產已經分配完畢，余下一棵紫荊樹意欲分為三截。天明，當兄弟們前來砍樹時，發現樹已枯萎，落花滿地。田真不禁對天長嘆：“人不如木也！”從此兄弟三人不再分家，和睦相處，紫荊樹也隨之獲得生機，花繁葉茂。因?yàn)檫@個故事，寫手足親情的詩歌里面紫荊便成為了思念親人的知音。陸機為此賦詩：“三荊歡同株，四鳥悲異林。”李白感慨道：“田氏倉促骨肉分，青天白日摧紫荊?！碧拼?shī)人韋應物《見紫荊輪》詩：“雜英多已積，含芳獨暮春。還如故園樹，忽憶故園人?！蹦敲从兄@么好寓意的花，我們?cè)撛趺慈ダL制呢？

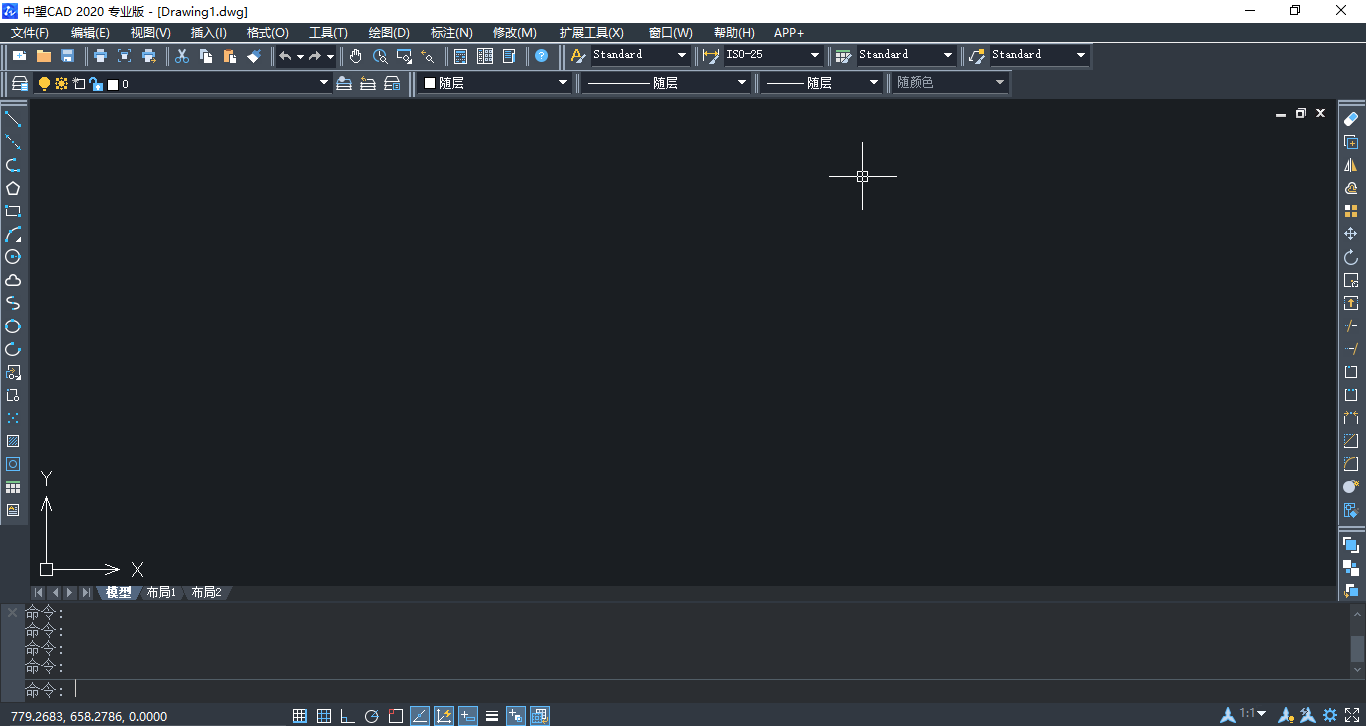

1.首先，我們打開中望CAD軟件，打開繪圖區域。

CAD紫荊花繪制方法

2.我們需要用圓弧命令，來繪制花瓣，命令如下：

（1）A，回車

（2）300,120，回車

（3）310,165，回車

（4）350,188，回車

（5）A，回車

（6）350,188，回車

（7）345,182，回車

（8）344,175，回車

（9）A）回車

（10）344,175，回車

（11）334,149，回車

（12）310,147，回車

（13）A，回車

（14）310,147，回車

（15）302,130，回車

（16）300,120，回車

（17）A，回車

（18）300,120，回車

（19）301,134，回車

（20）306,148，回車

執行完以上命令，花瓣的形狀就繪制完成了。

CAD紫荊花繪制方法

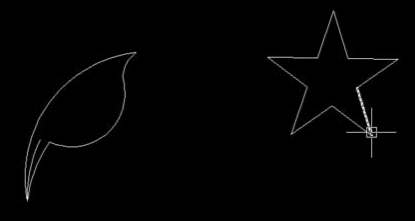

接著，我們需要繪制五角星，命令操作如下：

（1）POL，多邊形畫正五邊形

（2）L，直線連接

（3）E，刪除五邊形

（4）TR，修剪多余的線段

這樣五角星就繪制完成了。

CAD紫荊花繪制方法

把五角星縮小移動到花瓣中，命令操作如下：

（1）SC，回車

（2）選擇五角星，回車

（3）指定基點（左鍵單擊）

（4）輸入縮放比例。回車（連續縮放只合適大?。?/p>

（5）M，回車

（6）選擇五角星，回車

（7）左鍵單擊，指定基點

移動鼠標，將五角星移動到花瓣中的合適位置。

CAD紫荊花繪制方法

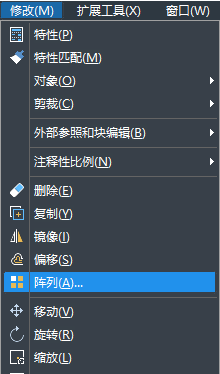

5.執行【修改】-【陣列】，激活陣列命令

備注：這里可以直接輸入“AR”回車，也可以在右邊的工具欄中點擊陣列的快捷圖標。

CAD紫荊花繪制方法

6.調整陣列參數

（1）選擇環形陣列

（2）選擇中性點為花瓣的尾部（300,120）

（3）項目總數改為5，

（4）填充角度不變，為360,

（5）選擇對象：整個紫荊花瓣

（6）確定

7、這樣美麗的紫荊花將繪制完成了。

CAD紫荊花繪制方法
