一個關于CAD知識的“520”

今天是520，對越來越重視儀式感的當代人來說，是一個比較有紀念意義的日子。

當然，對另外一些人（單身）來說，你可以選擇加班略過，或者在街上與人擦肩而過。

但無論哪一種，相信大家今天的努力都是為了過好明天。

我們CADER應該如何過這個520呢？

不妨分享一些關于CAD知識的“520”給大家。

CAD版本：中望CAD2020專業版

5—CAD塊知識的5個模塊

1、塊的分類與創建

按照大家日常的分類，一般分為臨時塊和永久塊。

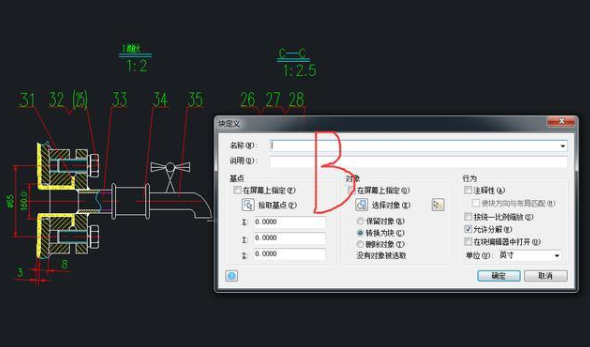

臨時塊在創建時，一般用快捷鍵B，包括名稱，說明等選項。

一個關于CAD知識的“520”

另外，還可以用以下這兩種方式創建：

CTRL+SHIFT+C/CTRL+C（帶shift和不帶shift的區別是帶不帶指定基點）和CTRL+SHIFT+V。

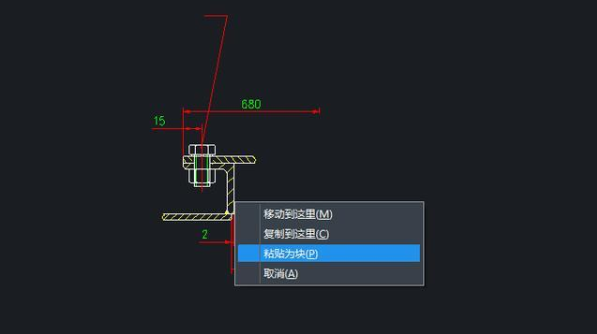

選中后，按鼠標右鍵拖動，有粘貼為塊的選項。

一個關于CAD知識的“520”

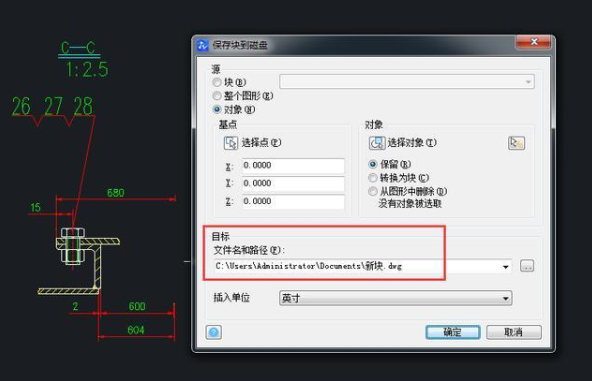

而永久塊相當于保存了一個dwg文件到電腦，可以隨時調用，快捷鍵W。

一個關于CAD知識的“520”

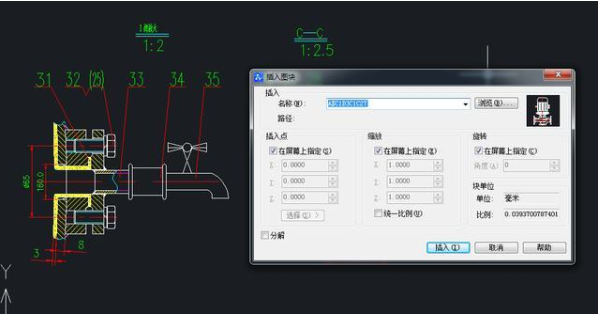

2、塊的插入

快捷鍵I（這是i）

一個關于CAD知識的“520”

3、塊的重命名，RENAME

這個之前有文章提到過，塊的命名最好不要重復，以簡單清晰易記為原則，這樣的話，就不太需要用到這個重命名功能了，節省不必要的麻煩。

4、定義屬性

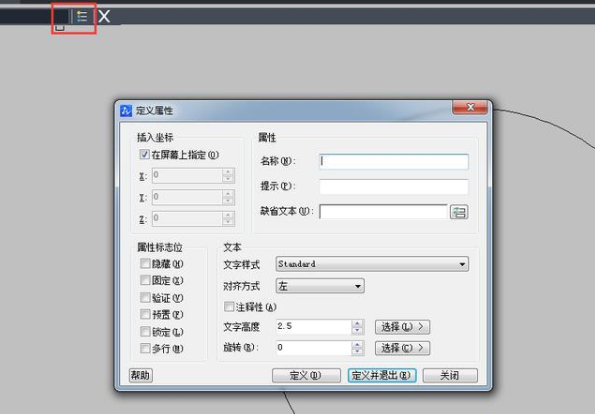

雙擊塊之后，進入塊編輯器，左上角圖標點一下，彈出定義屬性的菜單，可以自定義所需要的項以及提示。

一個關于CAD知識的“520”

5、分解

這個和其他包括組、圖形、多邊形等分解一樣，還原成為創建塊的時候。

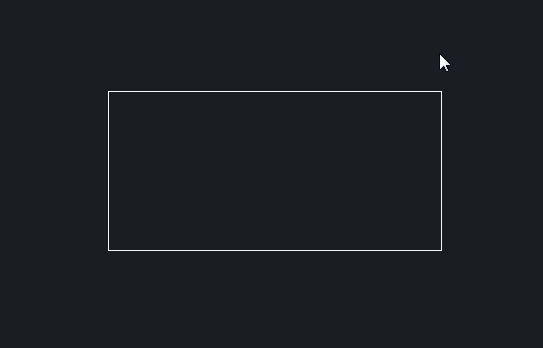

例如一個矩形，從塊開始，分解兩次之后才能變成線條。

一個關于CAD知識的“520”

2—2個隱藏的捕捉命令

1、兩個點的中點MTP

有人會問，對象捕捉不就有默認中點捕捉嗎？貌似不需要命令吧。

細心的小伙伴應該能發現，平時所用的中點捕捉是建立在線段之上的，如果要以下方矩形中心為圓心作圓，那該如何捕捉那個中心？

一個關于CAD知識的“520”

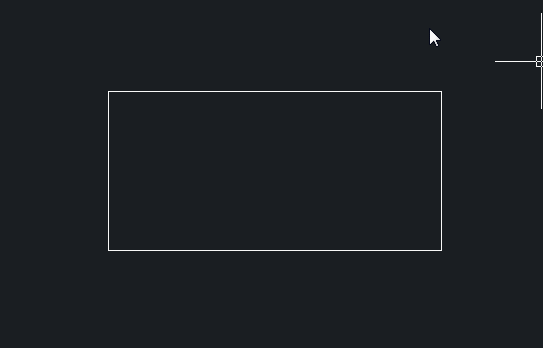

這個時候不妨嘗試一下MTP命令，在執行圓C命令后，輸入mtp，系統提示你指定兩個點，在選擇對角線之后，自動確定圓心為對角線中點。

一個關于CAD知識的“520”

2、Track

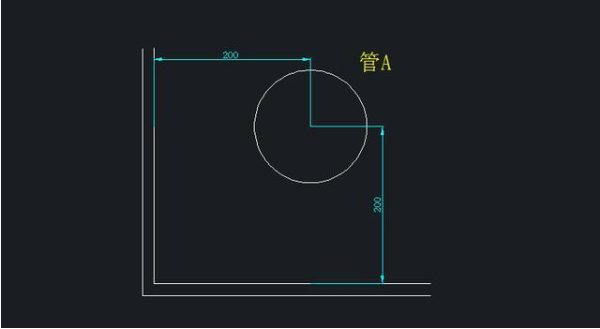

如下圖，要距離墻200的位置鋪一個管A，如何確定其圓心。

一個關于CAD知識的“520”

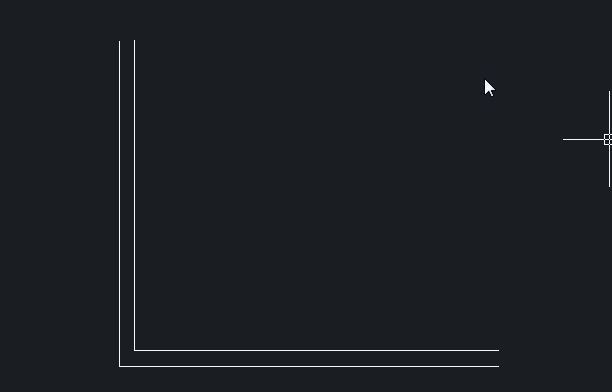

方法的確有很多很多，但是Track基本上在這種情況下最好用。

一個關于CAD知識的“520”

0—希望大家今天0加班，看到這里可以點個贊或者喜歡收藏了吧~
