CAD公式有什么添加技巧
我們?cè)谑褂肅AD繪制設計圖時，有時候是需要用到數學公式，那我們?nèi)绾翁砑訑?shù)學公式呢？
1.首先，我們打開CAD軟件。

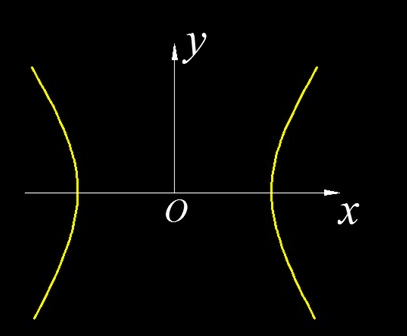

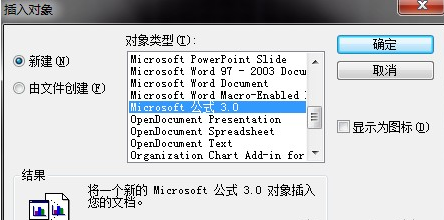

2.繪制圖中所示曲線（數學中的雙曲線），點擊菜單“插入”→OLE對象。

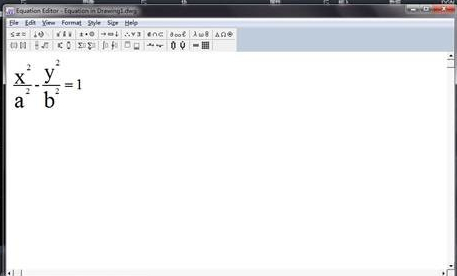

3.我們選擇“Microsoft 公式3.0”，打開如下圖所示的公式編輯器，將相應的公式編輯進去，然后關閉。
4.選擇“Microsoft 公式3.0”，打開如下圖所示的公式編輯器，將相應的公式編輯進去，然后關閉。

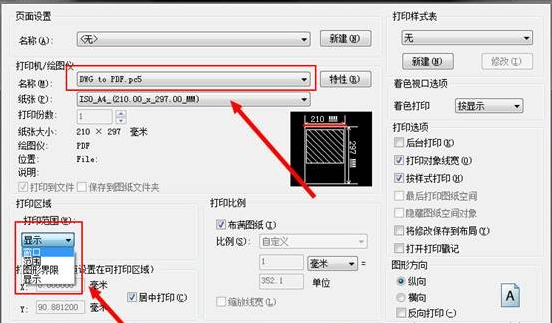

5.如果將圖紙打印成PDF，這樣就能較好地融入圖中了。點擊菜單“文件”→打印，打開如圖所示窗口。打印機選擇“DWG to PDF.pc5”,打印范圍選“窗口”，直接選中圖形對象。

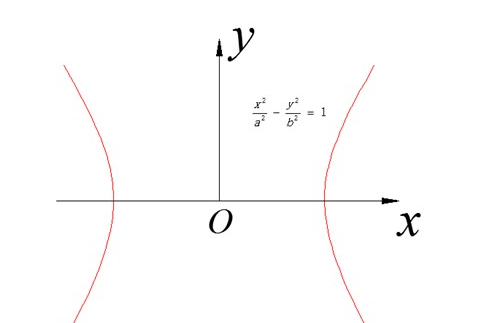

6.我們?nèi)吭O(shè)置完后可以看預覽，現在圖片很清晰了。如果是工程出圖，那完全按這樣的步驟沒問題，如果是論文里插圖，這樣得到的也足夠清晰美觀了。最后，Esc鍵退出預覽，點確定。這樣公式變順利插入到CAD圖形中了。
