CAD倒角命令的用法
我們在CAD中繪制有彎道的圖形時，使用倒角命令會方便很多，我們來看看本文例子如何使用倒角命令，我們以彎道為例！
1.首先，我們要打開CAD軟件。
2.然后，繪制彎道的管道大小一樣的雙線管道，這里需要相互垂直。
3.直接輸入倒角命令F，然后再輸入半徑R，一般彎頭中心線的彎曲半徑是管道直徑D，外邊圓弧是1.5D，內邊圓弧彎曲半徑為0.5D

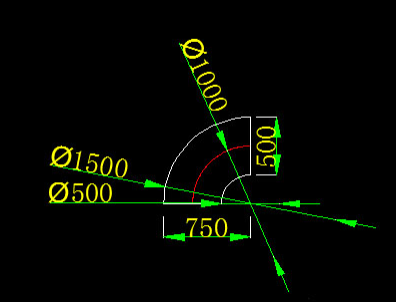

4.繪制完成后，刪除兩邊多余的直線線段，連接彎道內外兩邊就完成了，結果如下圖：
