CAD旋轉樓梯怎么畫
這里給出中望CAD中旋轉樓梯的畫法。

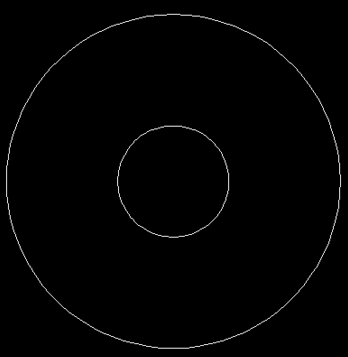

1、畫一個圓環，然后以圓心作兩條射線，然后以這兩條射線為修剪邊，修剪出踏板的形狀。
2、以上面的圓心為圓心作圓，這個圓的半徑，就是上面那個圓環的內圓的半徑。作的這個圓，作為樓梯的支柱（投影）。
3、使用region命令將1中的踏板和2中的圓，變成面域。得到兩個面域。
4、環形陣列踏板面域，然后逐個向上調節位置（增加Z值），形成樓梯階梯布局。
5、拉伸圓面域形成支柱。
6、運用并集命令，將所有踏板和支柱合成整體。
