命令格式
命令行：Ellipse (EL)

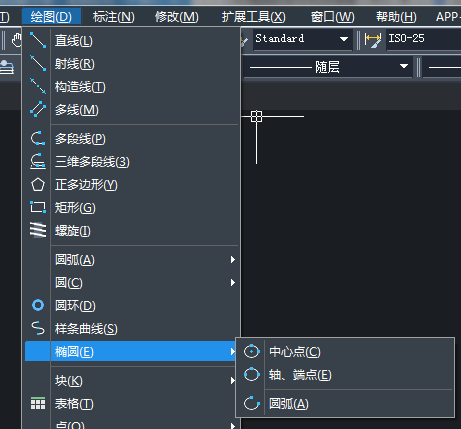

菜 單：[繪圖]→[橢圓(E)]

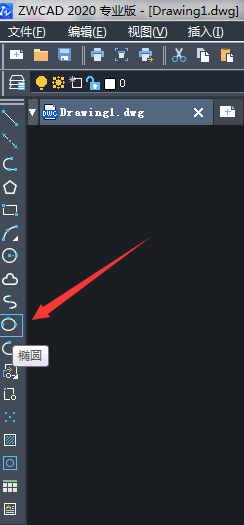

工具欄：[繪圖]→[橢圓]
橢圓對象包括圓心、長軸和短軸。橢圓是一種特殊的圓，它的中心到圓周上的距離是變化的，而部分橢圓就是橢圓弧。
2.操作步驟
繪制橢圓，按如下步驟操作：
命令：Ellipse 執行Ellipse命令
弧(A)/中心(C)/<橢圓軸的第一端點>: 指定橢圓軸的第一端點
軸向第二端點: 指定橢圓軸的第二端點
旋轉(R)/<其他軸>: 指定另一軸的半軸長度
