CAD怎么繪制圓弧
使用CAD繪制圓弧我們該怎么繪制呢？可以運用三角形的三個頂點來輔助繪制。所謂技多不壓身，繪圖時技巧方法我們都要掌握。
1.首先，我們打開CAD軟件。

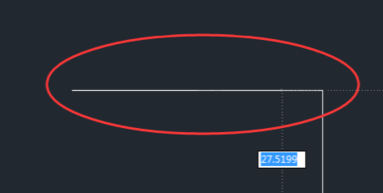

2.我們?yōu)榱艘?guī)范圖形，先繪制一條長50mm的水平直線，作為三角形的第一條邊。

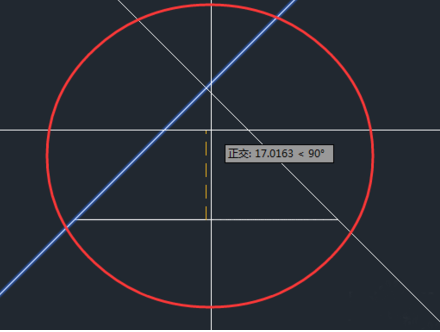

3.然后，隨意繪制一個斜線，需要使用造線中的角度功能才能繪制此線。
4.我們使用MI（鏡像命令）以直線的中間為基礎，鏡像另一側的斜線，當然也可以同樣使用構造線，不過此時在輸入角度時，要使用負值。
5.通過修剪得到的三角形如下圖：（使用修剪命/時，先點空格，然后直接選需要修剪的直線就好了）

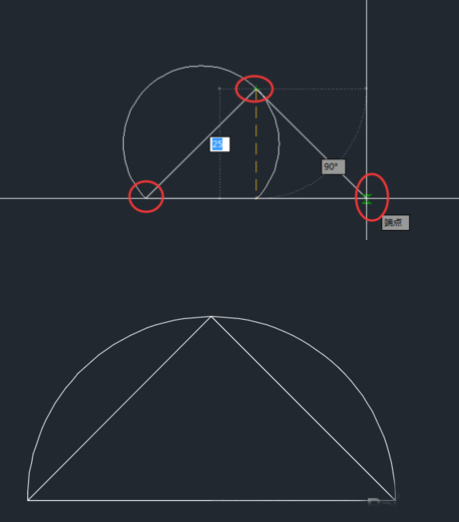

6.單擊三點繪制圓弧命令后，依次選擇三角形的三個頂點（圖1所示），選擇完成后，最終通過三點繪制的圓弧如下圖：
