CAD葫蘆怎么繪制
在CAD繪圖軟件如何繪制葫蘆呢？
1.首先，我們打開CAD軟件。
2.我們點擊【繪圖】再點擊【直線】，以坐標原點為第一點繪制一條豎直直線；點擊【繪圖】再點擊【樣條曲線擬合】按鈕，繪制一條如圖所示的曲線。
3.然后，在命令窗口依次輸入SURFTAB1和SURFTAB2,設置曲面的密度為20。
4.我們點擊【視圖】再點擊【西南等軸測】，將視圖切換到西南等軸測模式。
5.在命令窗口輸入REVSURF命令，命令窗口顯示操作如下：

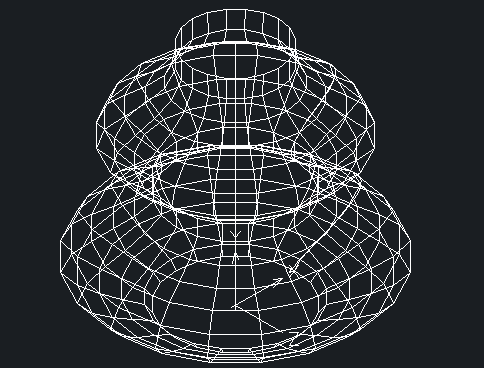

6.執行上述操作后，得到下圖：

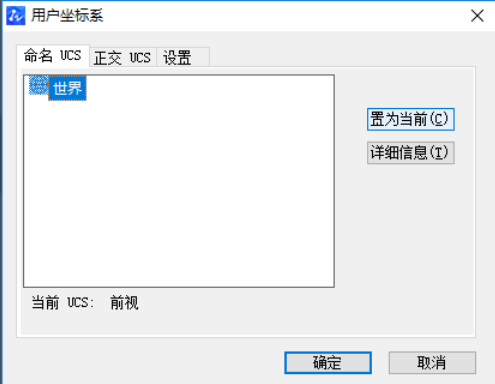

7.在命令窗口輸入U(xiǎn)CS，將坐標系恢復到世界坐標系。
8.點擊【繪圖】再點擊【圓】，以坐標原點為圓心，捕捉旋轉曲面下n的端點繪制圓。
9.在命令窗口輸入PLANESURF，執行“平面曲面”命令，以上一步繪制的圓為對象創建平面，命令窗口顯示與操作如下：

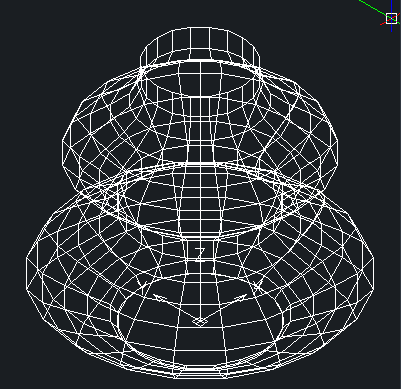

這樣就繪制完成了。
