CAD彎頭繪制技巧
如何使用CAD繪制彎頭呢？這時，我們就需要用到倒圓角命令了。這樣我們會方便很多。
1.首先，我們要打開CAD軟件。
2.然后，繪制彎頭的管道大小一樣的雙線管道，這里需要相互垂直。
3.直接輸入倒角命令F，然后再輸入半徑R，一般彎頭中心線的彎曲半徑是管道直徑D，外邊圓弧是1.5D，內邊圓弧彎曲半徑為0.5D

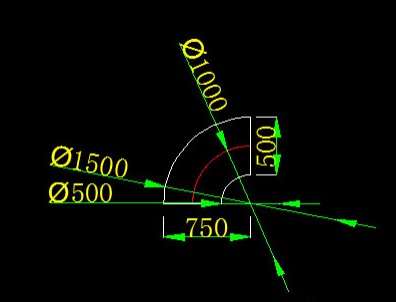

4.繪制完成后，刪除兩邊多余的直線線段，連接彎頭內外兩邊就完成了，結果如下圖：
