CAD在計算圖形的面積的時候非常方便，但是如果碰到下面這種復雜圖形求陰影面積又該怎么辦呢?
對于這種復雜的組合幾何圖形，我們可以先研究下它們的畫法，在這個過程中問題會迎刃而解哦~

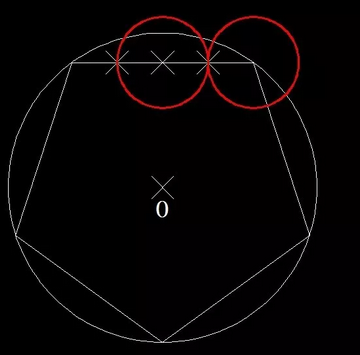

1.先畫一個任意大小的圓，在其內部畫一個內接五邊形；任意選取內接五邊形一邊（這里選取上面的邊進行操作）做四等分，以五邊形右上頂點作為圓心，以四分之一長為半徑作圓；以五邊形上邊的第二個四等分點為圓心，四分之一邊長為半徑再作一個圓。
以大圓內的O點為中心點，N為5，環形陣列兩小圓。
2.刪除上面為了便于操作而繪制的輔助圓和五邊形。

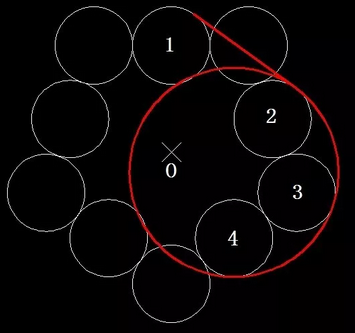

3.畫直線相切于圓1、圓2；再做圓2與圓3、圓3與圓4的切線，修剪成圓?。粚?span>O作為中心點，N=5，對直線和修剪后的圓弧進行環形陣列。

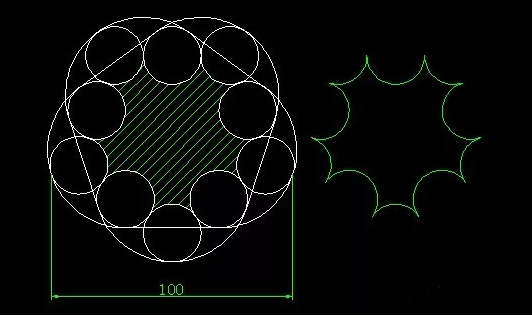

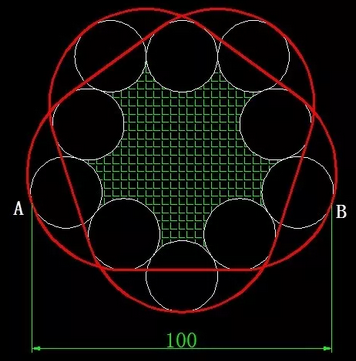

4.以AB兩點之間的距離為參照距離，等同于原圖中的100，對圖形進行整體縮放；求得陰影部分面積300.1193.
是不是很厲害呢？動手檢驗一下吧！
