CAD在機械制圖里有著非常廣泛的應用，今天我們就來學習一下怎么用CAD繪制軸承吧！

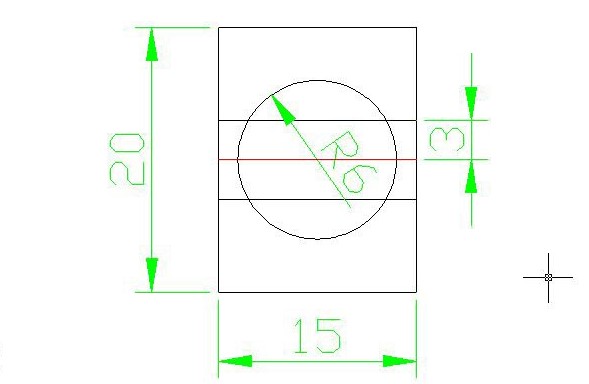

1.依據下圖數值繪制相應的圖形。

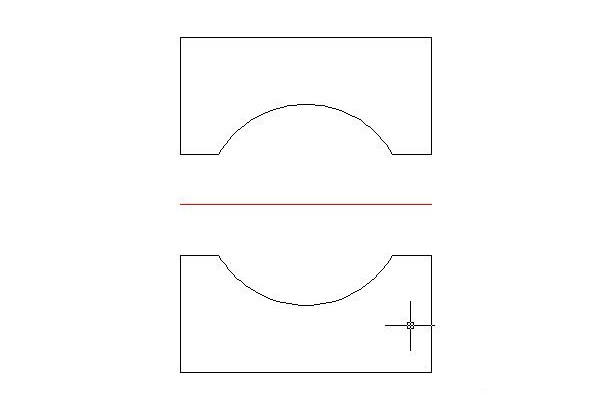

2.用修剪操作對上圖進行修改以達到下圖所示效果。

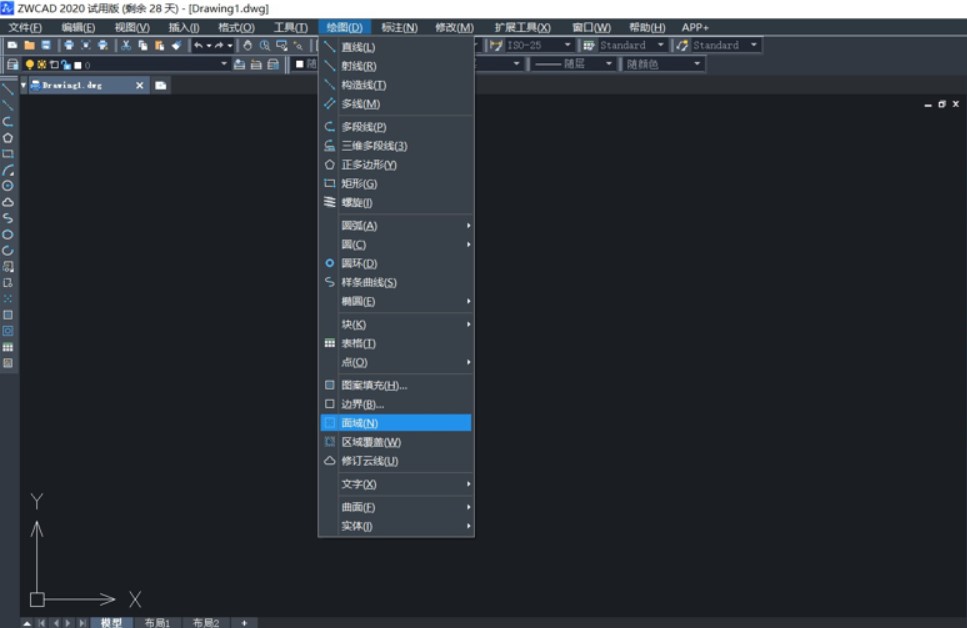

3.在菜單欄中選中繪圖，單擊轉換為面域。

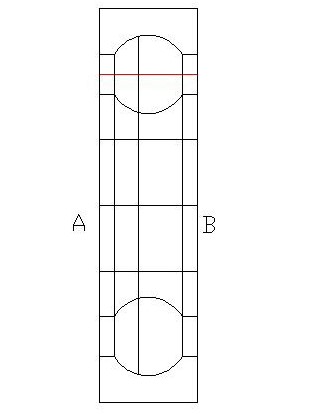

4.對中間的紅色輔助線進行偏移，距離為20，得到直線AB.
5.以直線AB為軸執行旋轉命令路徑（繪圖-實體-旋轉），得到下圖。

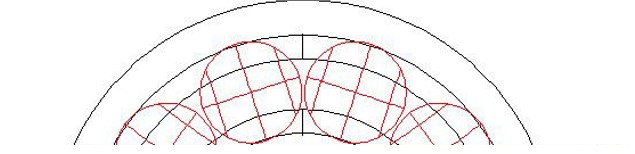

6.設置滾珠命令路徑（繪圖-實體-球體直徑6）
7.最終得到軸承的大致效果如下。

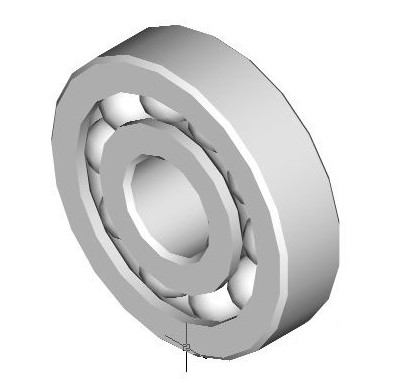

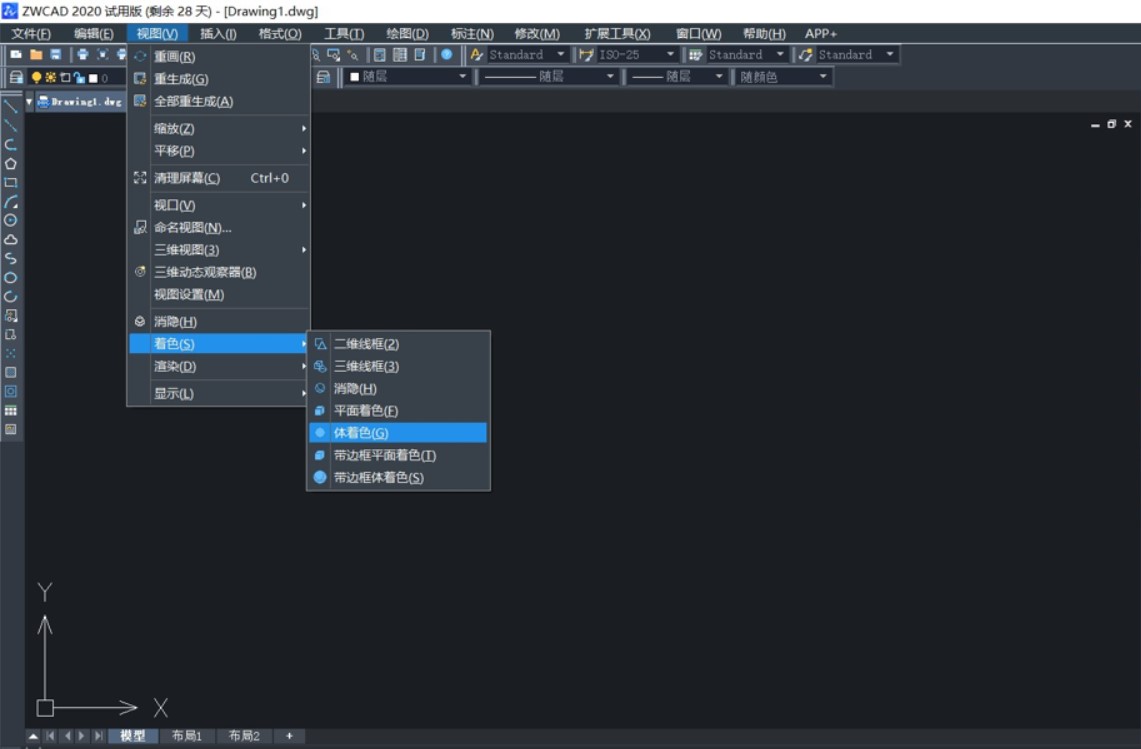

8.點擊視圖-著色-體著色對軸承進行上色，得到最終效果如下。
這樣一個軸承是不是很逼真呢？趕緊動手來試一下吧！
