在使用CAD繪圖的過程中，我們有時需要用直線將一些節點連接起來，但難以直接選取自己需要的節點，這時候怎么操作呢？ 下面就以繪制棘輪為例，一起學習以下吧。
1、 首先，大家打開中望CAD軟件
2、 在繪圖區域繪制如下基本圖形
3、 使用“定數等分”命令，將外面的兩個大圓分成12等份：單擊菜單欄【繪圖】按鈕，選擇【點】-【定數等分】命令，命令欄的輸入操作如下：
4、 重復執行【定數等分】命令，將中間的圓也分成12等份，得到下圖

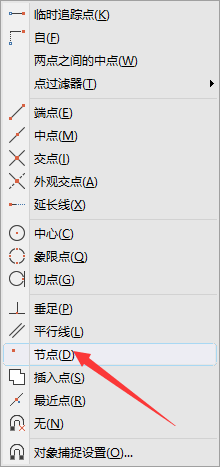

5、 利用直線命令，將兩個圓之間等分的點依次連接起來：點擊【直線】按鈕，在選取連接點之前，按住Ctrl鍵，同時單擊鼠標右鍵，在彈出的對話框中選擇“節點”，然后選取連接的起點
6、 之后依次按步驟5的方法選取節點并連接，即可得到下圖
7、 然后去掉多余的線段，CAD中棘輪就繪制好了
