CAD如何延伸或延長線
CAD如何延伸或延長線?下面小編就介紹個簡單的方法給大家,如下

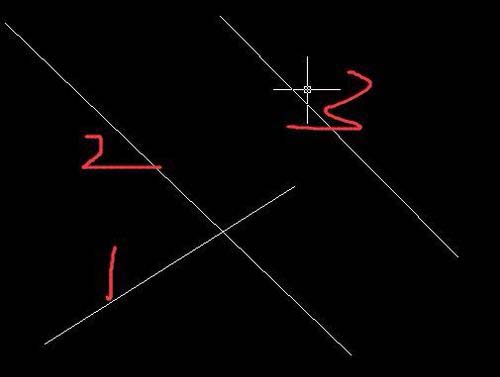

1、首先,繪制1 2 3三條線作為例子,如下

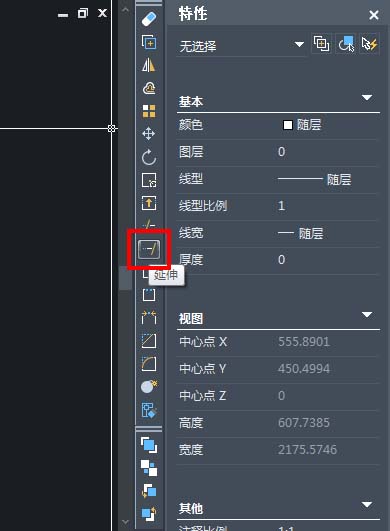

2、然后,點擊cad右側工具欄的延伸圖標

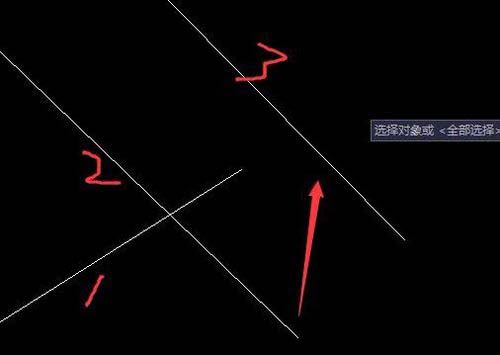

3、接著,選擇對像，注意:此時的對象不是延伸的對象，而是要延伸到的對象即第三條線

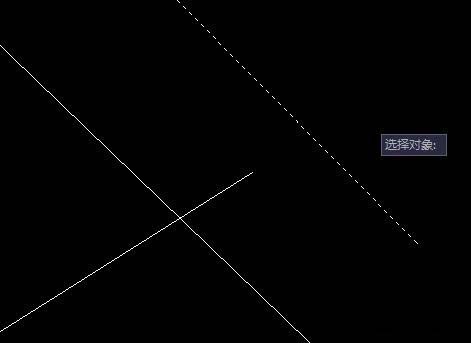

4、選中第三條線，點擊回車,可以看到此時選中的線變?yōu)樘摼€，如果沒變成虛線證明沒有選中

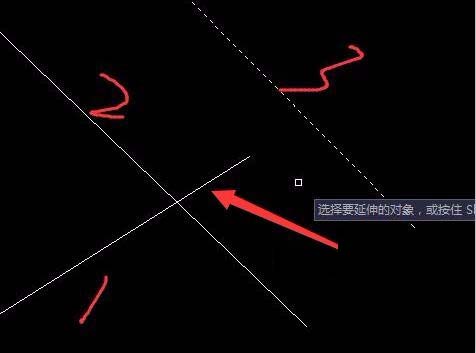

5、選擇延伸對象即第一條線

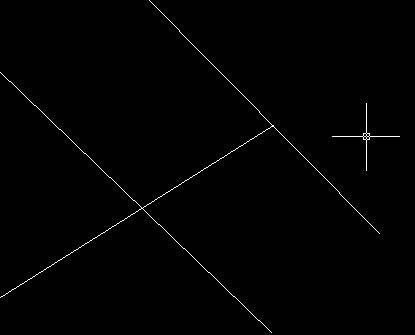

6、點擊一下它自動延伸到第三條線上
