CAD中怎么填充菱形并制定大小及起點
CAD中怎么填充菱形并制定大小及起點，
1.打開一個CAD繪圖文件
2.畫一個待填充區域,這個綠色就是小編想要填充的區域

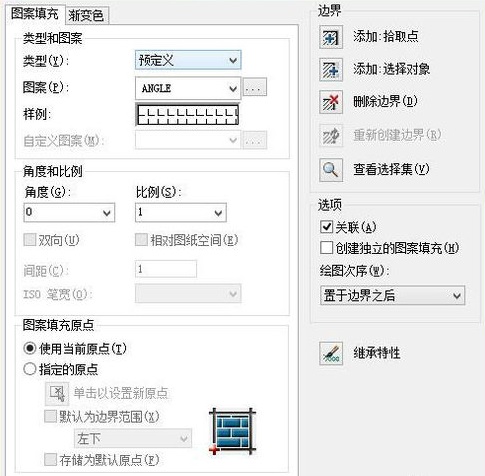

3.快捷鍵“H”+“空格”,會出現如圖所示填充編輯框

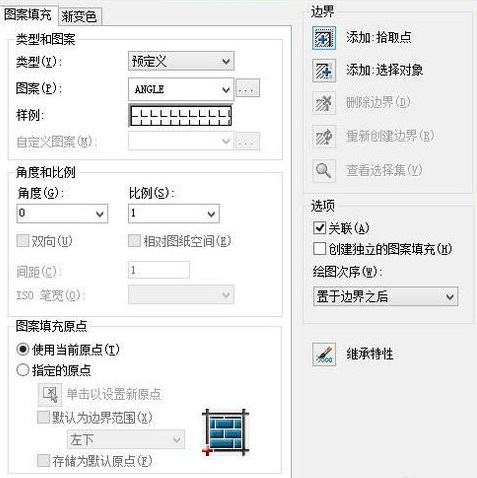

4.點擊“添加.拾取點”進行一步

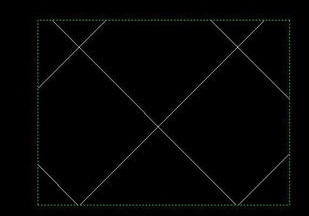

5.自動彈回原界面以后，將光標中心點取你所要填充的區域內，邊框顯示為虛線就表示選取成功。
6.“空格”，回到填充編輯框
7.點擊將類型更改為“用戶定義”
8.在“角度”下輸入“45”度
9.勾選“雙向”
10.輸入間距，按自己所需要的輸入

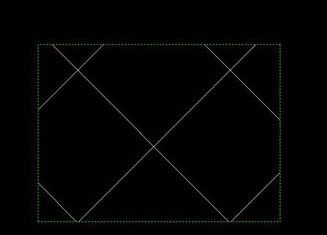

11.可以點擊“預覽”看下效果，“空格”回到填充編輯框

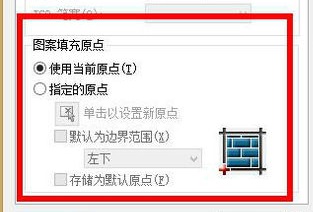

12.需要更改“圖案填充原點”為“指定原點”

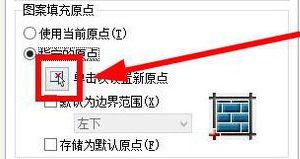

13.點擊單擊以設置新原點
跳回到界面中

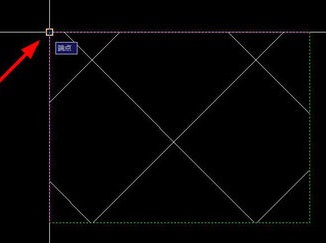

14.將光標中心點擊要指定的原點，回到填充編輯框

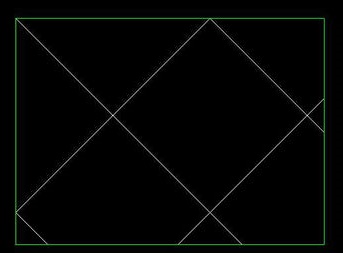

15點擊“確定”，雙擊進去更改，原點就是菱形的拼接的起點。
