用CAD軟件怎么畫酒格
新學家裝設計的朋友，在設計酒柜時經常會碰到酒格?，F(xiàn)在給大家?guī)硪粋€新的用CAD軟件畫酒格的教程，有興趣的朋友們可以繼續看下去。
1.首先打開CAD軟件，在軟件左下把（捕捉，正交，對象捕捉）開啟。
2.用快捷鍵XL空格，畫兩條垂直相交的放射線
3.酒格內空一般是90mm——120mm之間。內空太小，酒瓶放不進。板材用18mm的多。這里以內空90mm，板材18mm為例。用快捷鍵O空格,輸入108空格,選兩條垂直相交的放射線以108mm便移。
4.用快捷鍵TR空格兩下，修剪掉紅框處線條。

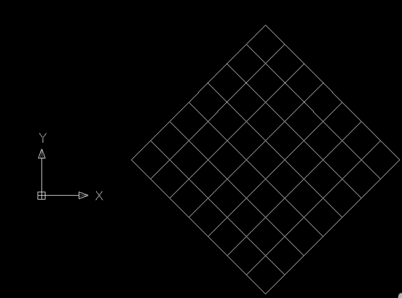

5.鼠標左鍵框選圖形，用快捷鍵RO空格,鼠標左鍵確定基點，輸入45空格。把圖形旋轉成45度，如 下圖。

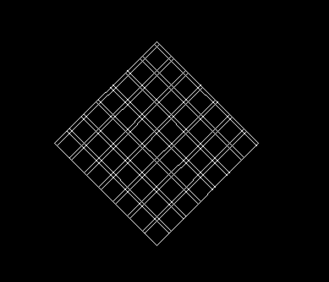

6.用快捷鍵O空格，輸入18空格，點要偏移直線，點左鍵向同一側偏移18mm

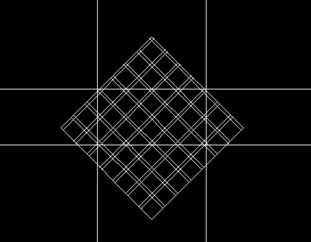

7.用快捷鍵XL空格，畫4條放射線框出酒格位置。

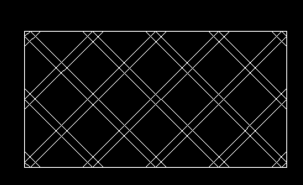

8.用快捷鍵TR空格和E空格把酒格位置外多余線條修剪刪除掉。

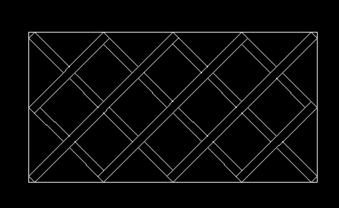

9.用快捷鍵TR空格和E空格把酒格圖形內多余線條修剪刪除掉。

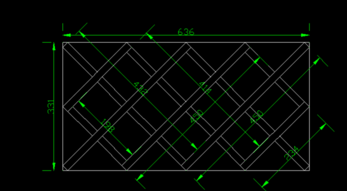

10.標注一下尺寸，一張酒格圖紙就畫好了。
以上便是用中望CAD2019畫酒格的詳細教程，如果大家想了解其他教程，可以繼續關注中望CAD官網。
