CAD怎么設置標志關聯



CAD怎么設置標注關聯？CAD圖紙中想要標注，該怎么標注關聯？我們就來看看CAD標注關聯相關的知識，默認狀態下，標注關聯是打開狀態，意味著每個標注都粘貼在被標注對象上面。當然，在執行某些操作的時候，標注關聯是有些好處的，比如選擇直線的夾點，將直線拉長，關聯在直線上的標注會自動同步加長。但是關聯的標注時常出現計劃外的自動同步，給制圖造成困擾。下面我們來看看CAD標注關聯和取消標注關聯的差別。



1、打開CAD軟件，畫一個簡單圖形（示例畫了一個200x150的矩形），并對圖形的外形尺寸進行標注。

CAD怎么設置標志關聯

2、選擇標注后的矩形，然后輸入命令“m”+回車，或是點擊快捷鍵“移動”。嘗試著移動矩形圖形，會發現標注會跟隨一起移動，自動且同步。

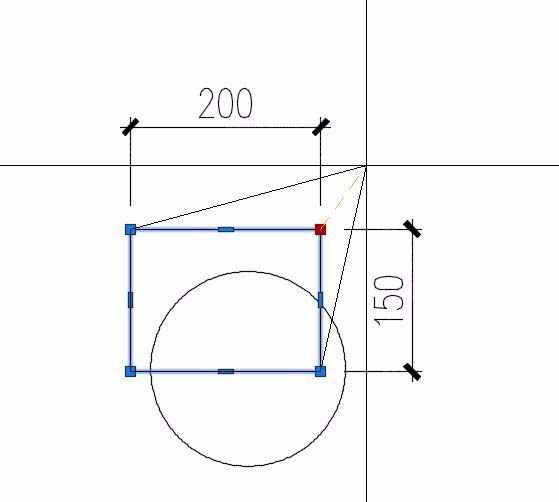

3、現在選擇矩形的一個夾點，任意拖拽。

CAD怎么設置標志關聯

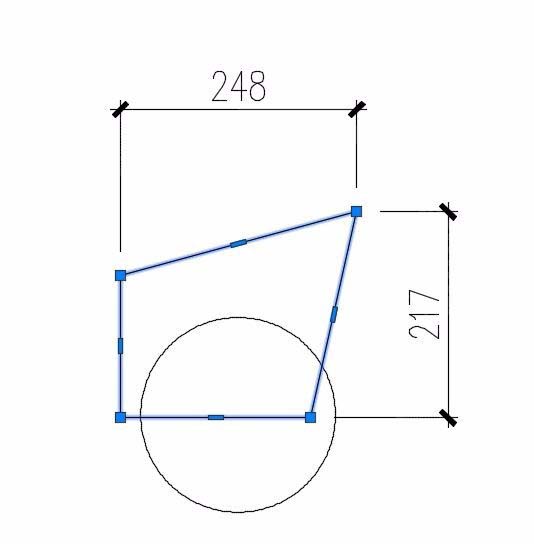

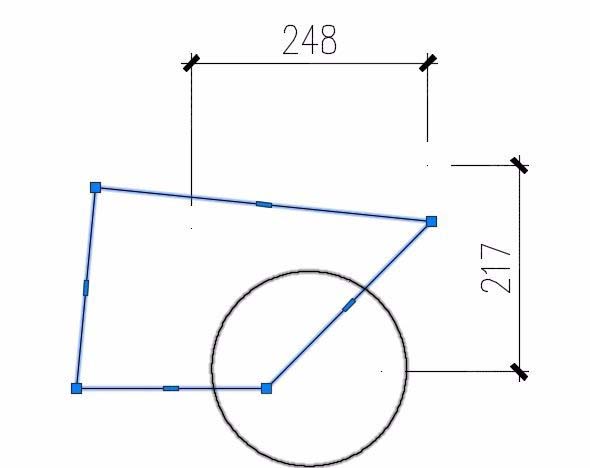

4、與矩形關聯的標注，依然能夠做到自動調整。

CAD怎么設置標志關聯

5、那么，如何能夠取消標注的關聯呢？選中你準備取消關聯的標注（可以多選），然后在命令欄輸入“DDA”后回車。

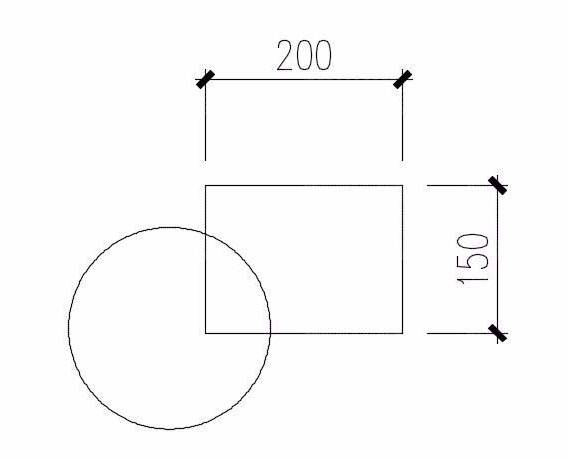

6、會看到CAD執行了一個“DIMDISASSOCIATE”的命令，已經解除了剛才選擇的標注的關聯。矩形圖形的移動和變形，已經不會引起這兩個標注的任何變化。關聯已經成功解除。

CAD怎么設置標志關聯



注意事項：

1、CAD是提供了關閉的途徑的。點擊菜單“工具”最下面的“選項”命令?；蚴侵苯釉诿羁騼?nèi)點擊右鍵，選擇“特性”命令。

2、選擇頁面卡“用戶系統配置”，將“使新標注可關聯”前面的勾取消。確認后生效。以后所有的新標注，均默認不關聯。在需要標注關聯的時候，可以再將關聯打開，方法同上。



以上就是CAD設置標注的關聯的教程，希望大家喜歡。
