CAD如何使用圖層隔離與圖層漫步命令
CAD如何使用圖層隔離與圖層漫步命令？今天小編給大家介紹兩個常用命令，圖層隔離與圖層漫步命令，下面一起來看一下它們的介紹。
一、圖層隔離

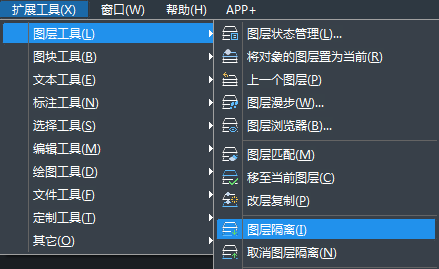

1、圖層隔離，用于將選定的對象的圖層之外的所有圖層都鎖定。執行擴展工具>圖層工具>圖層隔離命令；或者在命令行輸入layiso按Enter鍵；或者點擊圖層面板中的圖層隔離按鈕。
2、選擇圖層上的對象，比如圖中的床和椅子，按Enter鍵結束。這時，在圖層面板中的下拉菜單中發現，除了單人床和桌椅圖層未被鎖定外，其余的圖層都被鎖定。
3、執行擴展工具>圖層工具>取消圖層隔離命令；或者在命令行輸入layuniso按Enter鍵；或者點擊圖層面板中的取消圖層隔離按鈕。
二、圖層漫步

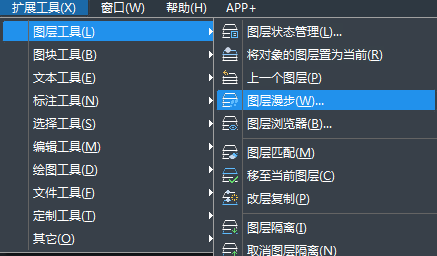

1、圖層漫步，用于將選定的對象的圖層之外的所有圖層都關閉。執行擴展工具>圖層工具>圖層漫步命令；或者在命令行輸入laywalk按Enter鍵

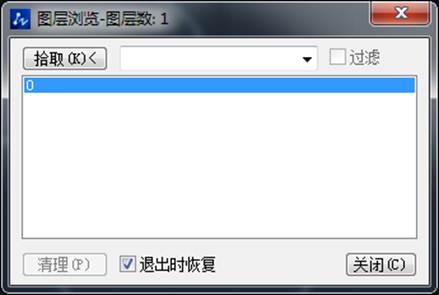

2、彈出來圖層漫步對話框，單擊桌椅，就只顯示桌椅圖層。
3、按住鼠標左鍵連續選則，就會顯示選中的圖層；在某一圖層上雙擊，前邊就會出現的一個*號，表示這一圖層被保留，就可以不連續選擇其他圖層。
4、如果將對話框中的“退出時恢復”勾掉，則未被選擇的圖層就保持關閉狀態。
以上就是CAD如何使用圖層隔離與圖層漫步命令的相關介紹，大家掌握了嗎？更多資訊請關注中望CAD的官方公眾號。
