CAD使用參照編輯工具編輯塊的教程
CAD怎么使用參照編輯工具編輯塊？CAD中塊的操作很常用，想要編輯就需要打散重新定義塊，但是參照編輯工具可以在不打散塊的情況下編輯塊，該如何操作呢？下面小編給大家介紹CAD使用參照工具編輯塊的教程。
1、先打開參照編輯工具，在工具欄空白處右鍵，在ZWCAD種選擇參照編輯，可以拖動到上面空白處。
2、將鼠標放到參照編輯工具上面，可以看到工具介紹，分別是在位編輯參照，添加到工作集，從工作集刪除，關閉參照，保存參照。

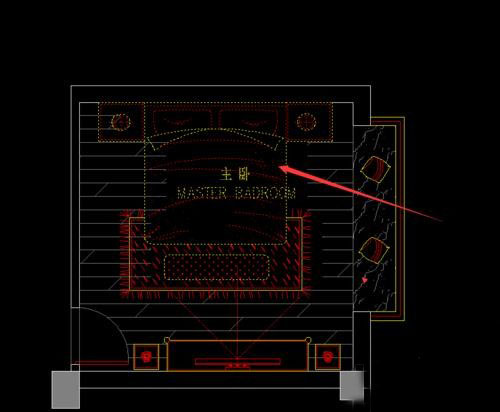

3、選中需要編輯的塊，點擊第一個在位編輯參照工具，確定。

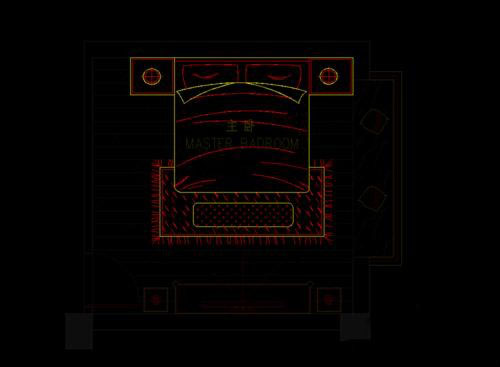

4、可以看到，打開的塊高亮顯示，其他非塊的地方，變暗，一目了然。
5、在此模式下，只能對塊里的對象進行操作，就算選擇到其他的對面，操作不影響，不會造成誤操作。

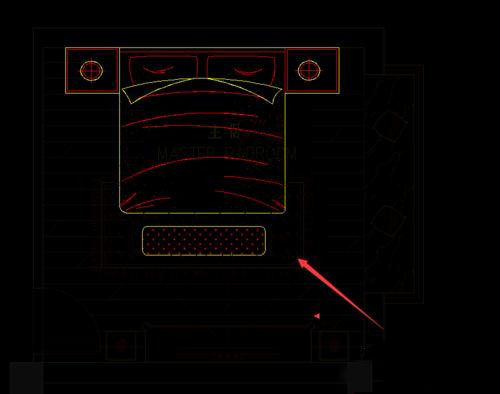

6、選擇地毯部分，然后點擊從工作集刪除按鈕，地痰就退出塊了。
7、選擇文字部分，然后點擊添加到工作集工具，文字部分就加入塊了。
8、修改完成后，點擊最后一個保存編輯，空格。這樣塊就修改好了，還是一個塊。
注意事項：對同一復制的塊，會一起更改。如果對復制了多個的塊中的某一個進行編輯時，只需要對這塊重新定義或改名就可以了。以上就是CAD使用參照編輯工具編輯塊的教程，希望大家喜歡。
