CAD立體消隱效果打印的設置方法
CAD怎么實現立體消隱效果打??？CAD繪制了立體圖形后，想打印出消隱效果，該怎么操作呢？今天我們來看看CAD文件怎么標注打印以及如何實現消隱效果的教程，下面是詳細的教程介紹。
1、打開你自己畫好的圖，調整標注樣式，點擊上面的標注，找到標注樣式字樣，點擊打開。點擊修改，然后將線條、文字、全局比例等等修一下。

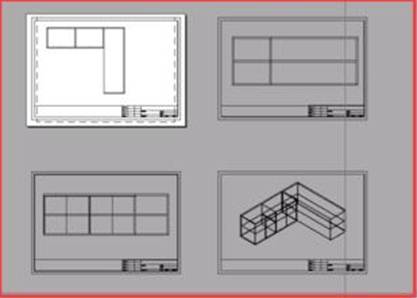

2、點擊布局1，可以看到如圖所示的樣子。先將圖二的東西刪除。然后粘貼上我們的圖紙格式
3、粘貼上我們圖紙格式之后，使用命令MV，創建一個新的視口。將所畫的東西一一標注一下。然后我們點擊打印或者直接按快捷鍵Ctrl+p。選擇完打印機之后，在打印區域內的打印范圍選擇窗口，然后將我們的圖紙格式框選住。

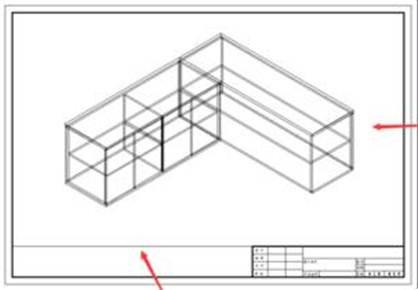

4、預覽如圖所示。但是這樣子還不美觀，我們要先將箭頭所指的橫線以及，里面立體的物體改變成消隱狀態。
5、首先我們選住剛才使用MV命令創建的新的視口，點擊左上角的圖層特性管理器，將原來的0改成Defpoints即可。
接著就是改變我們立體圖形打印出來的狀態結果了。選擇立體圖形所在的視口，右擊找到著色打印，選擇消隱就可以了。
以下圖形就是立體圖形消隱之后打印出來的樣子。
以上就是CAD中立體消隱打印的設置方法，想讓圖紙打印出來有消隱效果，可以嘗試以上的操作過程，很簡單，這樣打印出來的圖紙就很有美感。
