CAD兩個矩形怎么縮放對齊
CAD兩個矩形怎么縮放對齊？cad中繪制的兩個矩形大小不一需要縮放對齊，該怎么辦呢？下面我們就來看看CAD縮放對齊的教程。

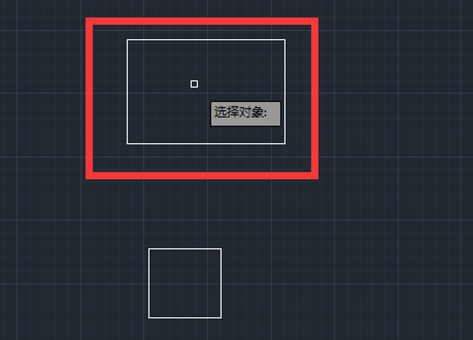

1、如下圖所示，有兩個長方形，上面一個長方形比下面一個要大，但是現在我們需要把上面一個長方形放在下面長方形的上面。當然要縮小之后放才比較和諧。

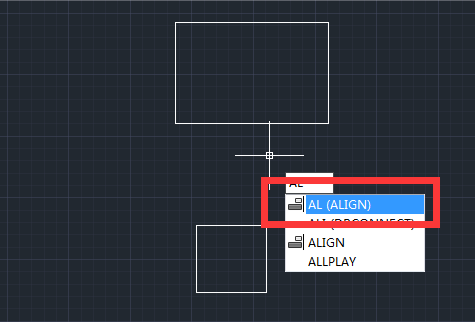

2、輸入對齊命令，直接輸入al就可以了。align
3、選擇要對齊的對象，這里就選擇上面一個長方形。
4、然后會讓你指定第一個源點。這里先選擇左邊的端點。
5、然后指定第一個目標點，就選擇下面長方形的某一個點，這里就選擇左邊端點往里一點。
6、按照同樣的方法指定第二個源點和目標點，如果有需要的話還可以添加更多的源點和目標點。
7、然后選擇“是否根據對齊點縮放對象”，這里會需要縮放，點擊是。
8、點擊之后，會立即縮放對齊了。如下圖所示：
以上就是cad縮放對齊的使用方法，很簡單，大家可以嘗試一下。
