cad怎么繪制水晶燈平面圖?
一般室內裝修都需要用到水晶燈裝飾，那如何使用cad來繪制一個獨特的水晶燈呢？下面小編就教一下大家水晶燈的平面圖繪制方法，其中包含同心圓和橢圓的繪制，運用橢圓的極軸陣列方法，下面是具體的教程。

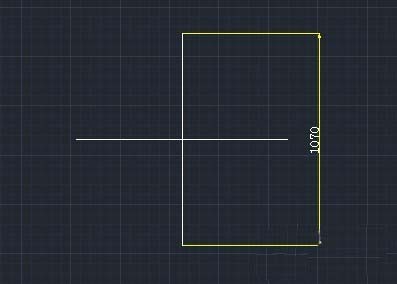

1、啟動zwCAD軟件，執行“直線”命令（L），打開“正交”模式，繪制二條相互交叉且長度為1070mm的直線。

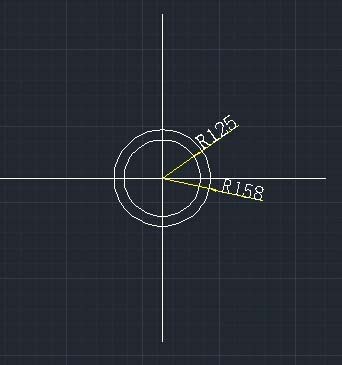

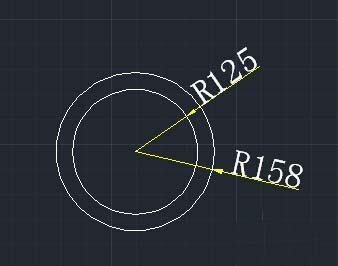

2、執行“圓”命令,以交叉點為圓心，繪制二個半徑分別為125mm和158mm的同心圓。

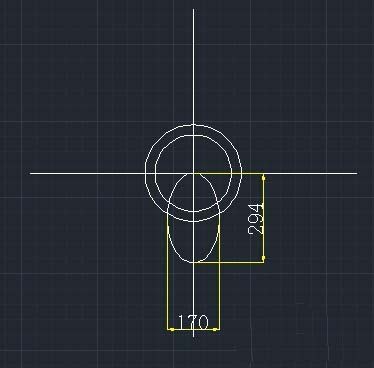

3、實行“橢圓”指令（EL）,根據指令行提示，默許系統設置，并按空格鍵判定，系統提示選擇“橢圓的端點：”，選擇同心圓的圓心作作為橢圓的端點，翻開“正交”方式，向下移動光標，輸入橢圓長軸為294mm,并按空格鍵判定，再輸入短軸半徑85mm,然后按空格鍵判定，就制作出了一個長軸和短軸分別為294mm和170mm的橢圓。

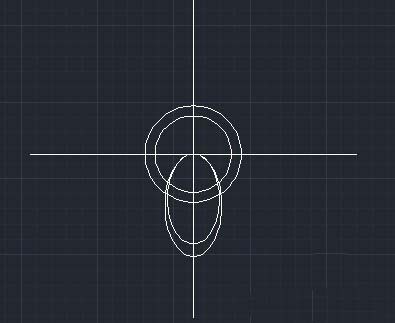

4、用同樣的方法，過同樣的點作為端點，繪制一個長軸和短軸分別為336mm和186mm的橢圓。

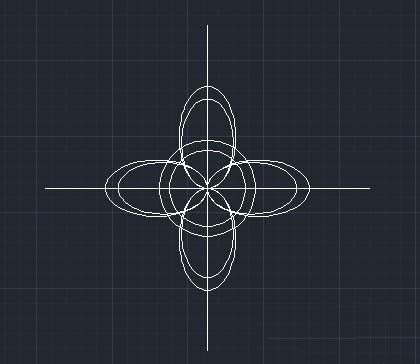

5、履行“陣列”命令，依據命令行提示，挑選二個橢圓為陣列目標，按空格鍵斷定，體系彈出陣列方法菜單，挑選“極軸（PO）”選項，體系提示“指定陳設中心點[基點（B）、旋轉軸（A）]：”，按空格鍵斷定，體系默認為“中心點”，挑選同心圓的圓心，依據命令行提示，挑選“項目（I）”選項，并按空格鍵斷定，然后依據提示輸入陣列數為“4”，并按空格鍵斷定即可。
水晶燈的繪制就完成了，有需要的朋友可以參考一下，自己嘗試動手繪制。
