CAD插入的圖片怎么去掉多余的部分?

這幾天看到好幾個網上問關于在CAD中怎么摳掉插入圖片多余部分的，有說要插入公司LOGO的，有說要摳花的圖片的，有要摳建筑效果圖的。CAD雖然有裁剪功能，如果是公司LOGO，形狀相對規則，還可以繪制一個邊界來裁剪，如果LOGO真的簡潔到可以用邊界來摳的話，大多數人就選擇直接繪制好邊界，然后填充顏色，直接用CAD圖形替代圖片了。

但如果是一朵花、一個人物或建筑的照片，要想在CAD中將邊界一點點畫出來就太麻煩了，通常不這么做，需要借助PS的圖片處理軟件，關于圖像的裁剪之前發過文章，可以看下面經驗鏈接。本篇重點介紹利用圖像軟件摳圖的方法。

一、用PS將圖像處理成透明

1、PS不是我的強項，這里只是簡單介紹一下圖像處理成什么狀態，保存成什么格式就可以滿足要求，具體選擇技巧、圖片處理技巧就不細講了。啟動PS，打開我們要處理的圖片，如圖所示的變形金剛和汽車的圖片。

CAD插入的圖片怎么去掉多余的部分?

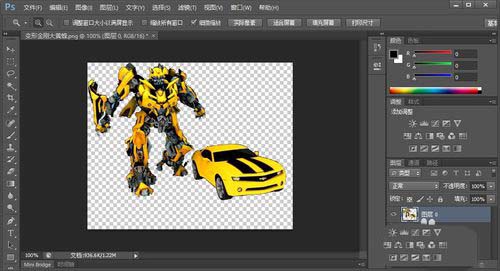

2、想辦法將其他空白區域刪除并使這部分為透明，如圖所示。

CAD插入的圖片怎么去掉多余的部分?

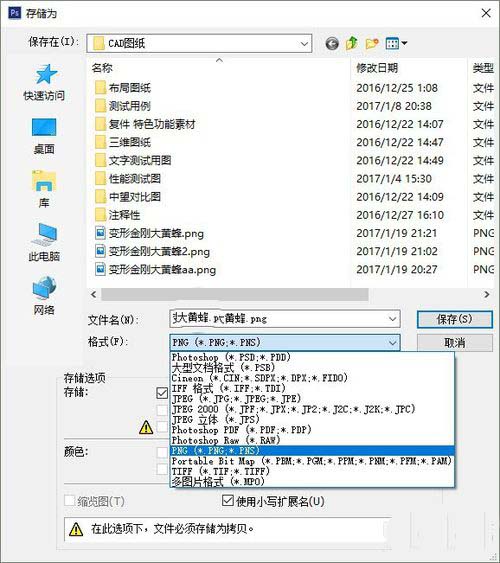

3、將編輯后的圖像另存為PNG或TIF等能保存透明效果的圖片，如圖所示。CAD是可以識別這種透明效果的，這樣就把問題簡單化了。

CAD插入的圖片怎么去掉多余的部分?

二、在CAD中插入圖像并設置透明

1、將圖片在PS里摳好后，在CAD里的操作就變得異常簡單。執行附著ATTACH命令，或插入圖像IMAGEATTACH命令后，瀏覽打開剛才處理過的圖片。

2、在彈出的附著圖像對話框中，如果想讓光柵圖像按1:1的尺寸插入，就取消勾選“在屏幕上指定”縮放比例。

3、設置好參數后，單擊確定按鈕關閉對話框，根據提示在窗口中指定圖像的插入位置。選中插入的圖像，在CAD高版本中會自動顯示“圖像”面板，其中包括圖像相關的各種編輯工具，其中有一個功能是“背景透明度”，如果用的版本比較低，可以選中圖像后在特性面板（CTRL+1）中設置圖像透明。

4、可以看到圖像已經被完整地?fù)赋鰜砹耍乐胁蛔愕氖沁€會顯示圖像的矩形邊框。在面板中選擇隱藏邊框，或者輸入IMAGEFRAME或FRAME命令回車，輸入0回車，都可以將圖像的邊框隱藏掉，這樣才能得到完美的摳圖效果。

5、在設計過程中我們會用到多種軟件，我們就應該發揮每一種軟件的長處，既然要處理圖像，摳圖，就要充分利用PS，CAD主要還是用來畫矢量圖形吧。CAD圖像透明不僅可以處理上面這種透明圖像，一些掃描的地形圖存成單色的TIF文件，CAD可以自動處理成透明的效果，并且可以調整線條的顏色。
