藝術環CAD建模教程
我們來看看漂亮的藝術環是怎么繪制出來的。藝術環是一種漂亮的空間結構，在用CAD建模時感覺有點復雜，看看以下方法如何：
具體步驟：
1、按照下面的圖紙?jiān)诟┮晥D中繪制出來二維線圖。
2、轉向西南視圖，3R (旋轉) 按照?qǐng)D中的位置和旋轉軸 旋轉45°。
3、旋轉完之后，在俯視圖中進行 AR（陣列） 陣列3個。
4、繪制空間的過渡曲線，運用到的是圖中的光順曲線，選擇圖中方框的兩個位置進行過渡。
同理繪制出三條過渡曲線
5、開始繪制出一個掃掠的截面（截面盡量小尺寸大了容易自交），本節以七色花為例子，同時刪除所有的輔助線，把七色花面域或者合并成一條多段線。

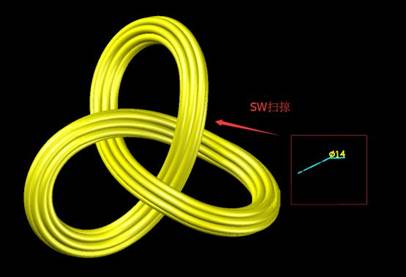

6、SW(掃掠)
我們的異形體基本做完了。接下來再美化一下。
7、不銹鋼渲染一下,重新上個色：

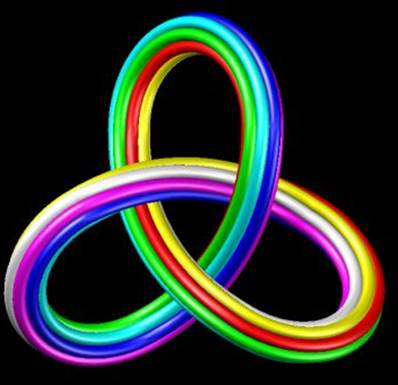

上色完后再用不銹鋼渲染一下：
哇，完成后的藝術環是不是很驚艷呢？
推薦閱讀：CAD制圖初學入門
推薦閱讀：創新教育
