怎么用CAD畫房子平面圖

cad怎么畫房子平面圖？cad中想要畫一個簡筆畫效果的房子，該怎么畫呢？下面我們就來看看cad畫房子的教程，很簡單，需要的朋友可以參考下。

1、首先打開中望CAD2018軟件，新建一個工程，在繪圖欄點擊矩形命令，畫一個矩形，大小可根據要求或者自定義。

2、然后以矩形的左上角的端點為起點畫一條斜的線段，如下圖所示，線段的長度可以自定義或者根據要求定義。

怎么用CAD畫房子平面圖

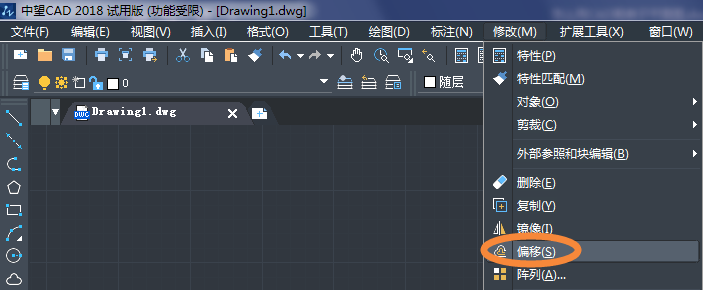

3、選擇修改工具欄中的“偏移”命令，命令行選擇“通過”選項，點擊矩形的右上角的端點，實現偏移。

怎么用CAD畫房子平面圖

4、然后將兩條斜線的端點連接起來形成一個平行四邊形。同樣的操作步驟，將右側的線也拼成一個平行四邊形，如圖.

怎么用CAD畫房子平面圖

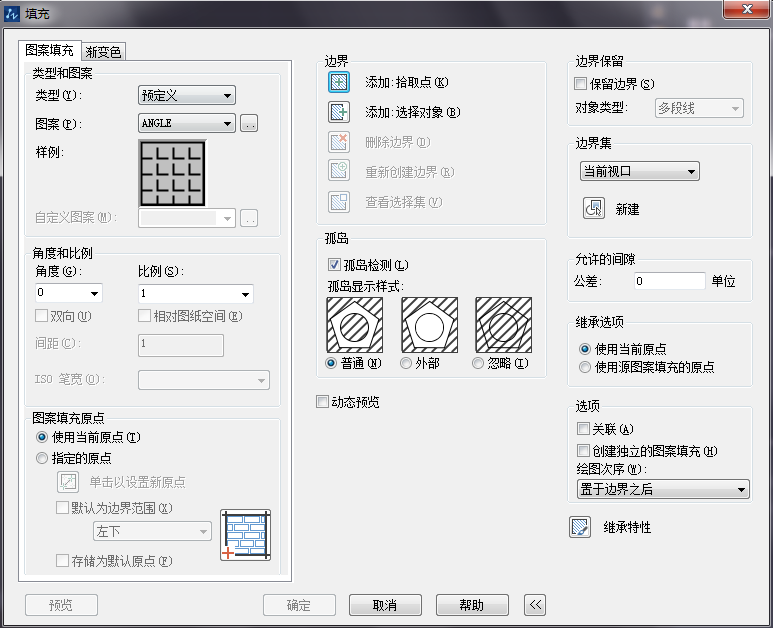

5、選擇“繪圖”中的“圖案填充”選項，打開對話框，選擇合適的圖案，填充屋頂。

怎么用CAD畫房子平面圖

6、填充好的效果如下圖所示，可以在對話框中選擇合適的比例來調整填充圖案的疏密程度。

怎么用CAD畫房子平面圖

7、在最中間的矩形框中，畫上合適的門和窗，效果如下圖所示，也可以用鏡像的方法畫兩個窗戶。

8、用剛才圖案填充的方法進行填充，圖案自定義，效果如下，好啦，一個房子畫好了，有興趣的朋友可以自己試一試，很簡單哦。

怎么用CAD畫房子平面圖
