CAD多行文字編輯器中的WYSIWYG是什么意思

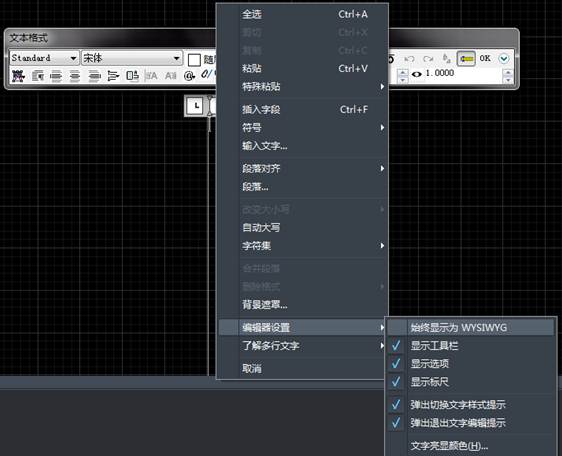

在CAD的多行文字編輯器中單擊鼠標右鍵，在“編輯器設置”中有一條“始終顯示為WYSIWYG”，如下圖所示。不少人看到這個設置后會問：WYSIWYG是什么意思？



CAD多行文字編輯器中的WYSIWYG是什么意思



WYSIWYG實際并不是CAD的一條專用術語，而是一種技術。 所見即所得（英語：What You See Is What You Get，簡稱WYSIWYG）是一種電腦方面的技術，它使得人們可以在屏幕上直接地得到即將打印到紙張上的效果，故也稱可視化操作。今日此項技術通常是文書處理系統所必需的（TeX例外），但對于其他文檔來說卻不一定，例如HTML。


回到CAD，WYSIWYG的概念是在CAD的文字實現了在位編輯后才使用的。在CAD早期版本，編輯文字時會彈出一個對話框，內容為“文字顯示的效果并不是文字在圖面上的最終效果”，在后期版本，CAD實現了文字的在位編輯，文字編輯器變成了一個透明的編輯框，我們在編輯文字時可以直接看到文字在圖面上的效果，這就是WYSIWYG（所見即所得）。


但在實際應用中發現，采用WYSIWYG模式編輯并不是所有情況都方便，比如文字比較小的時候，我們需要放大視圖讓文字顯示清楚后再編輯；傾斜或倒立的文字編輯起來也不太方便，因此，在CAD中針對一些特殊文字編輯時進行了特殊處理，當文字過小的時候，編輯文字時會自動放大；當編輯旋轉文字時會自動將文字旋轉到水平方向；當文字大小合適且水平或旋轉角度不大時采用在位編輯的方式。當然，在一些對文字排版要求比較嚴格的圖紙中，我們可能希望無論文字大小、是否旋轉，在編輯時始終看到文字在圖片上的最終效果。


為了讓用戶可以自由選擇文字編輯方式，CAD在多行文字編輯中就提供了“始終顯示W(wǎng)YSIWYG”的選項，默認此選項是不勾選的，如果不希望文字在編輯時自動放大和旋轉，就可以勾選上此選項。
