如何把CAD圖塊的屬性文字分解為普通文字

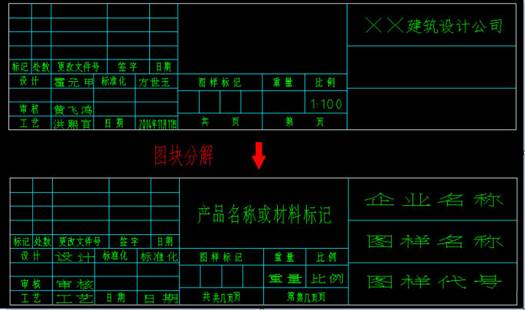

CAD中經常用到屬性塊，最常用的有圖框和設備圖塊等，屬性文字在不分解圖塊的情況下可以輕松編輯， 但有時我們需要把屬性框炸開（X），炸開后屬性文字顯示的不是屬性的值（也就是顯示的文字），而是變成了標記，如下圖所示。

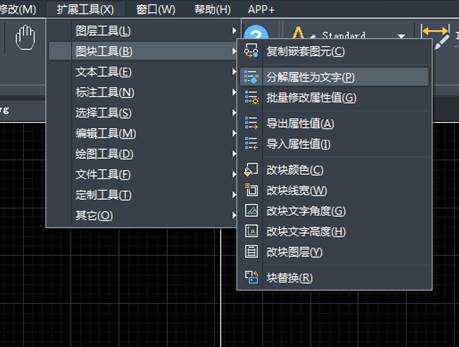

很顯然，我們希望圖塊分解后能保持原來的樣子，而不是變成圖塊定義之前的樣子。但屬性塊用常規的炸開（EXPLODE）命令，結果就是這樣的，屬性文字變成了原始狀態。因此在CAD的擴展工具中專門開發了一個命令：分解屬性為文字（Explode Attributes to Text），命令是BURST。

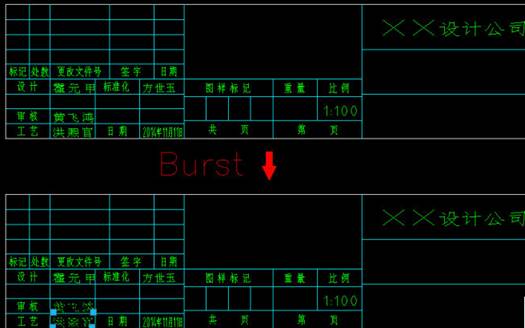

同樣是上面的圖塊，我們用BURST命令再分解一下，分解結果如下。
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD多重引線怎么使用
