為什么CAD的圖塊或外部參照只能看到一部分

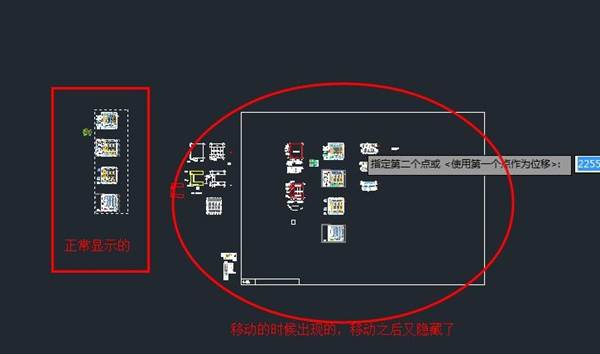

在使用CAD時，有人會碰到這樣的問題，打開一張圖紙時，打開的速度很慢，但是里面并沒有多少東西，無意中發現在移動的時候會出現很多圖紙，才知道被隱藏了，但是圖層已經全部打開了和解凍了，點擊工具里面的隔離隱藏也不能解決。如下圖所示。
除了上面問題，還有人遇到過類似的問題，比如圖中有一個圖塊，將這個圖塊炸開后，突然周圍多出了很多的圖形。
為什么會有這種現象呢？
很顯然這些人拿到的都是別人畫的圖紙。CAD提供了一個裁剪圖塊和外部參照的命令:XCLIP（快捷鍵XC），可以將圖塊在封閉邊界線內部或外部的區域給裁剪掉。一旦圖塊被裁剪后，被裁剪的區域就不會顯示，但在移動圖塊夾點或者炸開圖塊時，會按原始的圖塊定義來顯示或處理，因此會出現上面問題中移動夾點過程中可以看到很多圖形，但正常顯示只能看到部分圖形的情況。
遇到這類圖形應該如何處理還要看你的需要，不同的需求有不同的處理辦法。
一、想顯示圖塊或外部參照內的全部圖形。
可以輸入XCLIP命令，回車，選擇圖塊，然后輸入選項OFF（關閉）或D（刪除）裁剪邊界。
二、保留圖塊和外部參照，但要?jiǎng)h除裁剪邊界外的圖形。
雙擊圖塊，進入塊編輯（BEDIT）或參照編輯（Refedit）命令，編輯此圖塊或外部參照，將其他圖形刪除，保存圖塊或外部參照，退出塊編輯或參照編輯。
三、不需要保留圖塊或外部參照，希望能修改其中的圖形。
如果是外部參照，先綁定，將外部參照轉成圖塊，然后輸入X命令炸開圖塊。圖塊炸開后，最好能輸入PU命令，清理圖塊定義，避免殘留的圖塊定義影響圖紙操作性能和保存圖紙大小。
