當CAD布局中視口重疊時該怎么遮擋后面的圖形

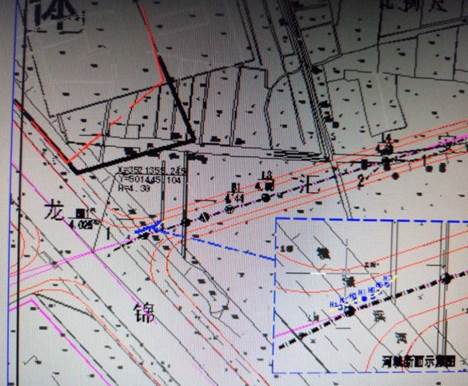

當我們在地形圖上放置一個局部放大的小圖時，可能會出現這樣的效果，如下圖所示。
由于視口本身是透明的，在小視口中可以看到后面的圖形，圖面很亂，因此我們需要將小視口后面的圖形擋住。
如果大視口圖形并未充滿，有足夠的地方放下局部放大的圖形的話，我們直接創建一個小視口好了。但是如果是大視口中已經充滿了圖形，就必須想辦法解決圖形重疊的問題，解決方法有下面幾種。
一、將大視口創建成L形視口，然后將小視口放在一角，不讓視口相互重疊。

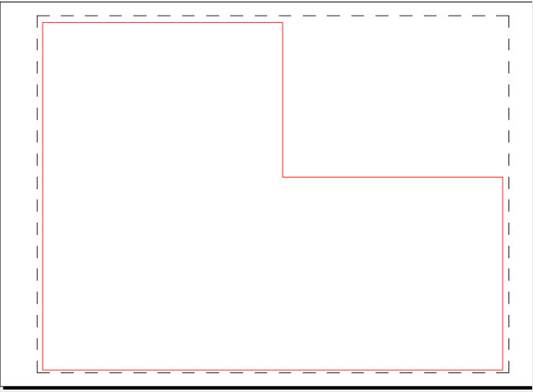

設置方法很簡單，先在布局空間內用多段線繪制出大視口的形狀，如下圖所示。

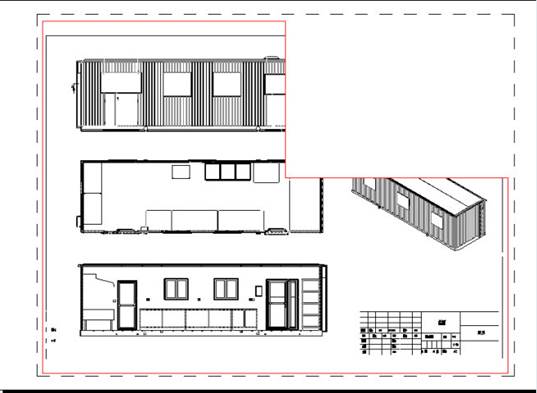

從菜單中選擇：視圖>視口>對象或輸入-VPORTS命令后輸入O參數并回車，選擇畫好的封閉多段線，就可以生成多邊形視口，如下圖所示。
用這種方式創建后繪制的多段線還在，不刪除掉的話，如果不想讓它影響打印，可以將視口和多段線都放到不打印的圖層上。當然我們也可以直接用多邊形選項來創建這個視口，那樣就不會多出多段線，但用視口命令的多邊形選項直接創建多邊形視口，繪制起來不如多段線簡便。
既然大視口已經被裁剪掉了，在空白處創建一個小視口，就不會有遮擋的問題了。但如果小視口要放在中間的話，這種方法顯然行不通。
二、在模型空間繪制一個與小視口等大的區域覆蓋（WIPEOUT）或填充將小視口后面的圖形擋住。
如果小視口必須放到大視口中間，而圖形中間也沒有足夠的空白區域的話，那就只有用這種方法了。要做這種操作，必須先在布局空間將大小視口的位置比例確定好，否則后面要再調整比例或位置，區域覆蓋就跟小視口不匹配了。

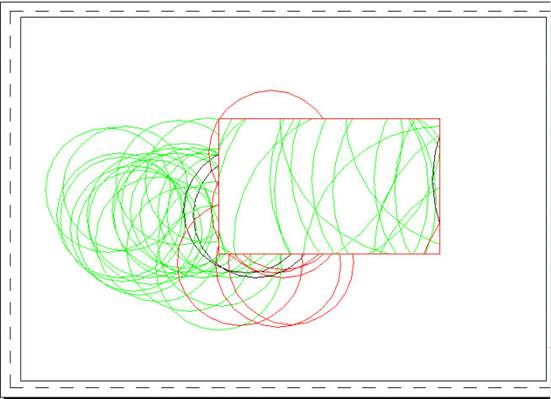

創建區域覆蓋時還有一個問題，我們雙擊進入大視口，希望能繪制一個與小視口邊界完全重合的區域覆蓋。為了保證繪制的形狀至少是一個標準的矩形，建議先繪制一個矩形，然后利用矩形來生成區域覆蓋。我用簡單圖形做了一下，效果如下圖所示。
