CAD的圖層轉換器怎么用

當我們從別人或其他單位接受的圖紙文件的圖層設置不符合我們個人或單位的要求時，我們可以用圖層轉換器將這些圖紙的圖層影射轉換為符合標準的圖層，而不用對圖層進行一一地修改。

如果圖紙中包含與標準圖形同名的圖層，可以直接進行影射。對于不同名的圖層，可以選擇圖層名進行影射，并且可以將圖形中多個圖層影射為一個圖層。而且影射關系設置好后，可以再保存成DWG文件，以后拿到同樣的圖紙時，不需要再重復設置影射關系，只需加載之前保存的影射文件就可以了。

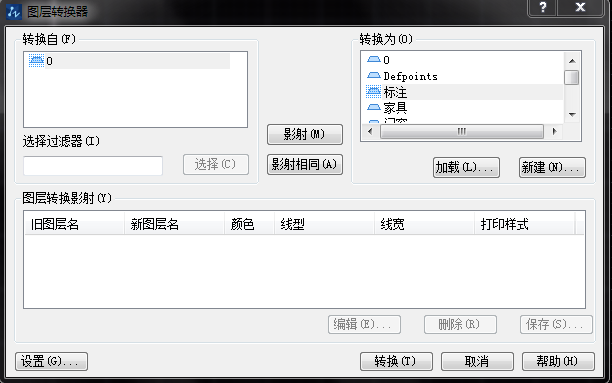

輸入命令laytrans，或者在菜單欄中點擊【工具】|【CAD標準】|【圖層轉換器】，即可彈出圖層轉換器對話框，如下所示。



CAD的圖層轉換器怎么用



圖層轉換器的使用很簡單，基本操作如下。

1、左側列表中顯示的是當前圖中的圖層，點“加載”按鈕，加載作為轉換標準的文件，加載后右側就會顯示作為標準的圖層列表。

2、如果確認同名圖層的內容基本相同，可以直接點“影射相同”按鈕，這樣同名圖層就完成了影射，進入下面的“圖層轉換影射”列表。

3、在左側選擇要轉換的圖層，可以單選，也可以按住Ctrl或Shift鍵多選，還可以在“選擇過濾器”中輸入一個“文字+通配符”，例如輸入wall*，點后面的“選擇”按鈕將所有圖層名中帶wall的圖層都選擇出來，然后在右側選擇圖層，點“影射”按鈕，將當前圖中一個或多個圖層轉換為標準圖層。

4、將需要影射的圖層都設置完后，如果左側還有圖層，而且這些圖層前面的標記是白色的，表示這些圖層是空的，而且是無用的，可以在左側圖層列表中右鍵，在右鍵菜單中選“清理圖層”，將這些無用的圖層清理掉。

5、設置好圖層轉換影射關系后，可以點“保存”按鈕，將這個設置保存為dwg文件，以便下次使用。

6、點“設置”按鈕，看看是否需要按照自己的需要設置，例如是否需要將對象屬性轉換為隨層，是否轉換塊中對象等等。

7、一切設置好后，點“轉換”按鈕，就將當前圖紙的圖層及設置都按要求轉換成了標準的圖層設置。
