CAD屬性塊的實時編輯
當為幾何圖形定義屬性之后，并沒有真正起到“屬性”的作用，下面還需要將定義的文字屬性和幾何圖形一起創建為“屬性塊”，然后在應用“屬性塊”時，才可以體現出屬性的作用。當插入帶有屬性的圖塊后，可以使用【編輯屬性】命令，對屬性值以及屬性的文字特性等內容進行修改。執行該命令的方法是在命令行輸入Eattedit或執行【修改】|【對象】|【屬性】|【單個】命令。
下面通過具體的例子來學習屬性塊的創建、應用以及屬性塊的快速編輯等操作。我們繼續之前定義屬性的操作。

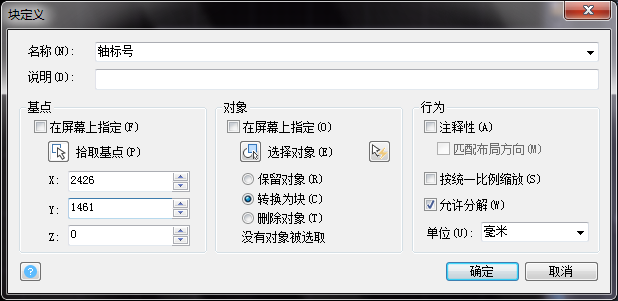

執行創建塊命令，將軸標號及其屬性一起創建為屬性塊，參數設置如下圖所示。
單擊確定，打開編輯屬性對話框，在此對話框中即可定義正確的文字屬性值。
在此設置屬性值為C，單擊【確定】按鈕，結果創建了一個屬性值為C的軸標號。

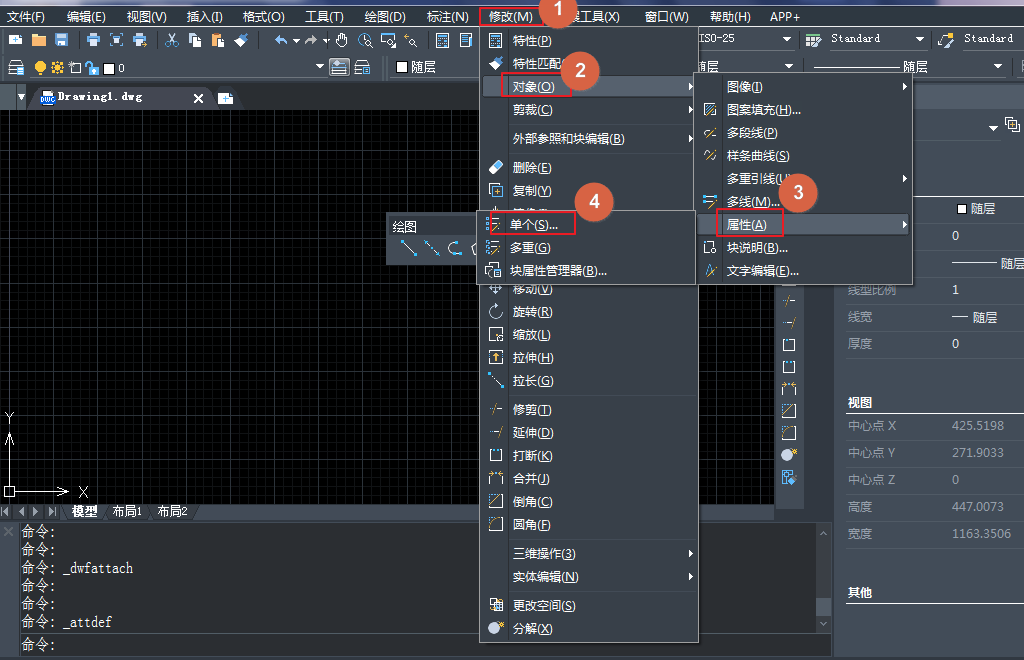

執行【修改】|【對象】|【屬性】|【單個】命令，在命令行選擇塊的提示下，選擇屬性塊，打開增強屬性編輯器對話框。
在屬性選項卡中的【值】列表內，修改屬性值為2，結果屬性值被更改。
切換到【文字選項】選項卡，然后修改屬性的高度和寬度比例，，最后單擊確定按鈕關閉增強屬性編輯器對話框。
屬性選項卡用于顯示當前圖形文件中所有屬性塊的屬性標記、提示和默認值，還可以修改屬性塊的屬性值。另外，通過單擊右上角的選擇塊按鈕，可以對當前圖形中的其他屬性塊進行修改。
