CAD創建引線文字的方法（一）

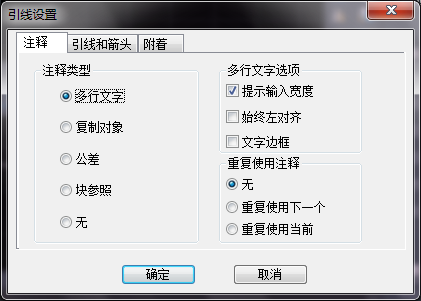

CAD快速引線命令主要用于創建一端帶有箭頭、另一端帶有文字注釋的引線尺寸，其中，引線可以是直線段，也可以是平滑的樣條曲線。在命令行中輸入Qleader或LE后按enter鍵，即可激活快速引線命令。選擇命令中的【設置】選項后，可打開【引線設置】對話框，在其中可以修改和設置引線點數、注釋類型以及注釋文字的附著位置等。
【注釋】選項卡：
主要用于設置引線文字的注釋類型及其相關的一些選項功能。
【注釋類型】選項組包括如下選項：
【多行文字】單選按鈕：用于在引線末端創建多行文字注釋。
【復制對象】單選按鈕：用于肚子已有的引線注釋作為需要?jiǎng)?chuàng)建的引線注釋。
【公差】單選按鈕：用于在引線末端創建公差注釋。
【塊參照】單選按鈕：用于以內部塊作為注釋對象。
【無】單選按鈕：用于創建無注釋的引線。
【多行文字選項】選項組包括如下選項：
【提示輸入寬度】復選框：用于提示用戶指定多行文字注釋的寬度。
【始終左對齊】復選框：用于自動使用左對齊方式設置多行文字。
【文字邊框】復選框：用于為引線注釋添加邊框。
【重復使用注釋】選項組包括如下選項：
【無】單選按鈕：表示不對當前所設置的引線注釋進行重復使用。
【重復使用下一個】單選按鈕：用于重復使用下一個引線注釋。
【重復使用當前】單選按鈕：用于重復使用當前的引線注釋。
