CAD對象如何拉伸和拉長
CAD中的拉伸命令用于將對象進行不等比的縮放，進而改變對象的尺寸或者形狀。而拉長命令則用于將對象進行拉長或者縮短，在拉長的過程中，不僅可以改變線對象的長度，還可以更改弧對象的角度。

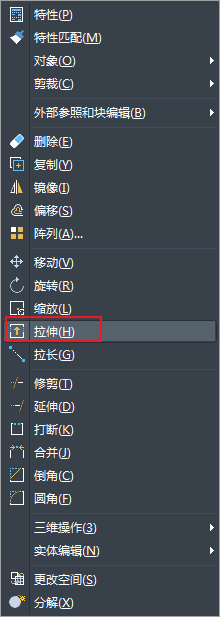

拉伸命令可以通過【修改】——【拉伸】來調出，如下圖所示。通常用于拉伸的對象包括直線、圓弧、橢圓弧、多段線、樣條曲線等。當所選擇的拉伸圖形對象完全處于選擇框內的時候，拉伸的結果只能是圖形對象相對于原位置上的一次平移。

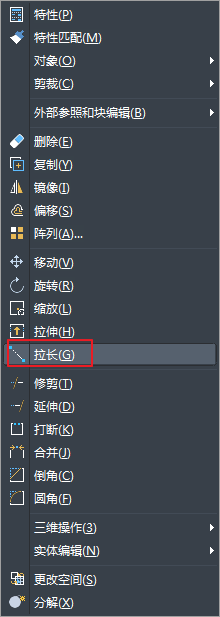

拉長的命令可通過【修改】——【拉長】來使用，如下圖。拉長的類型有四種，包括增量拉長、百分?jǐn)?shù)拉長、全部拉長和動態拉長。下面我們具體介紹每一種拉長方式。
增量拉長：所謂增量拉長，就是指按照事先指定的長度增量或者角度增量來拉長或者縮短對象。如果把增量設置為正值，系統將拉長對象；反之，則縮短對象。
百分?jǐn)?shù)拉長：所謂百分?jǐn)?shù)拉長，是指以總長的百分比值來拉長或者縮短對象，百分?jǐn)?shù)值必須為正，不能為負值或者0。當長度百分比值小于100%時，將縮短對象，當長度百分比值大于100%時，將拉伸對象。
全部拉長：所謂全部拉長，指的是根據指定的一個總長度或者總角度來拉長或縮短對象。如果源對象的總長度或總角度大于所指定的總長度或總角度，源對象被縮短；反之將會被拉長。
動態拉長：所謂動態拉長，是指根據圖形對象的端點位置動態地改變其長度，激活此選項后，CAD將端點移動到所需的長度或角度位置處，另一端保持固定。
