怎樣計算圓的面積
在中望CAD軟件中，怎么計算圓的面積呢？我們知道，圓的畫法很簡單，又不太懂的可以參考此文：CAD如何畫圓，那么，我們畫好圓之后，想要計算圓的面積應該怎么操作呢？
那么，怎樣計算圓的面積呢？可以試試下面的方法：先將圓弧和相關的地方進行面域(命令：REG)再打開屬性對話框(命今:MO)選取圓弧面域的部分,在幾何圖形中有面積和周長?？疵娣e數據是多少。
【用CAD計算復雜圖形面積的方法】

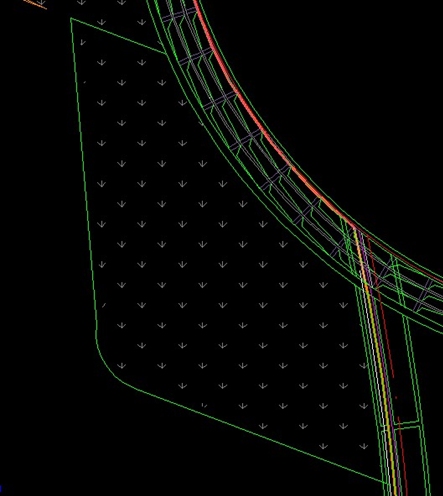

在形狀比較復雜（有直線和弧線在一起）的時候，如果原先沒有描好邊界線，要計算面積，則要使用多段線命令 來描好邊界線，再用求面積命令并選對象來求得已描好的圖形的面積。以如下圖形實例：
1) 輸入pl，按空格執行
2)一般選擇左下角（形成一個習慣以免最后忘記從哪里開始點的）點第一點
3) 當后面要描是直線時，直接一個一個點擊各個轉角點
4) 當要描的是圓弧時，輸入a，空格，轉為畫弧線模式，再輸入s，空格，
采用經過第二點的方式來畫弧線（一般這是最為方便的），點擊弧線中段的某一個交點（當沒有交點時，設置自動捕捉里面的中點要選中，以便選擇弧線的中點作為第二點）為第二點，
再點弧線的另一端點，就描好了這一段弧線
（這是圓弧的，有時不是圓弧，就暫且按圓弧一小段一小段盡量貼近的方式描過去）。
5) 當后面的還是圓弧時，繼續輸入s，空格，重復畫弧線。
6) 當后面是直線時，輸入字母l，空格，轉為描直線模式。
（轉為直線時，一定要前一段弧線已經畫完才能轉換，不然還在畫弧線當中cad不能理解該輸入的參數，當已經輸錯時，按一下Esc鍵可退出這一個參數的輸入）。
7) 有時覺得前一段線（直線弧線均同）不滿意時，輸入u，空格，可取消前一段線，
重復輸入u和空格，可一段一段往前取消，退回去，而不用全部重來。
8)畫完最后一段時，應點回最初開始的那一點，輸入c，空格，封閉該區間，這樣，就描好了一整個區域的邊界線?？梢杂妹娣e命令aa來求面積了。
面積命令：
輸入aa，空格，輸入o，空格（求對象的面積），選擇剛畫好的邊界線，對象的面積和周長就出來了。
注意：求得的數值為按cad圖形上圖形的尺寸來的，普通平面圖尺寸是毫米，因此面積數值應該將小數點前移6位方為平方米數值。當有些圖（如有些總平圖）直接以m為單位時，求得的面積就是m2，小數點不用前移。
注意：有些圖比例沒有按1:1對應時，應用比例縮放命令縮放到1:1的比例，這樣求得的面積才是正確的面積。
