編輯邊線和面都是對實體的局部進行操作，在中望CAD中還可以對三維實體整體編輯，包括倒角和圓角、抽殼、剖切等。二維圖形編輯中的倒角和圓角是在兩邊縣之間創建直線或圓弧的過渡，類似的，在三維實體編輯中的倒角和圓角是在兩個相交面間創建傾斜面或圓弧面的過渡。


【三維倒角】

三維倒角特征主要用于孔特征零件或軸類零件，為方便安裝軸上其他零件，防止擦傷或者劃傷其他零件和安裝人員。調用倒角命令的常用方法如下：

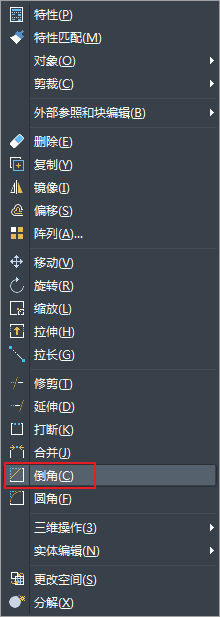

在中望CAD經典版中，選擇【修改】——【倒角】即可，如下圖所示。


  CAD中創建三維倒角和三維圓角的操作


執行該命令后，在命令行修改倒角距離，然后在繪圖區選取要倒角的邊線，可以同時選擇多個邊線，但要求這些邊線在同一平面內，按回車鍵即可創建三維倒角。


【三維圓角】

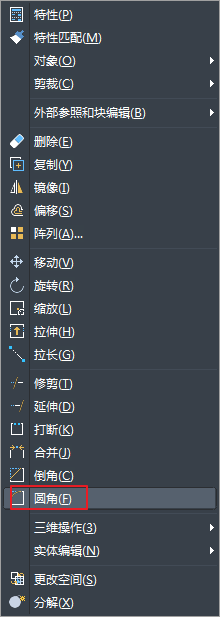

三維實體的圓角特征主要用在回轉零件的軸肩處，以防止軸肩用力集中，在長時間的運轉中斷裂。調用圓角邊命令的方法和調用倒角邊的方法一樣，在【修改】的下拉選項中選擇【圓角】即可。


  CAD中創建三維倒角和三維圓角的操作


執行該命令后，在繪圖區選取需要創建圓角的邊線，輸入圓角半徑，按回車鍵，其命令行出現“選擇邊或【鏈（C）/環（L）/半徑（R）】：”的提示。選擇鏈選項，則可以選擇多個邊線創建圓角；選擇半徑選項，則可以創建不同半徑值的圓角，按回車鍵即可創建三維圓角。
