CAD中的三維對齊可以由三個對齊點將實體與其他對象對齊，使用三維對齊命令可以一次完成實體的定位，如果實體之間有明確的對齊點，使用三維對齊比旋轉、移動等操作要方便。在三維建模環境中，使用對齊和三維對齊工具可對齊三維對象，從而獲得精準的定位效果。這兩種對齊工具都可以實現模型的對齊操作，但選取順序有所不同。


【對齊】：使用對齊工具可以指定一對、兩對或三對源點和目標點，從而使對象通過移動、旋轉、傾斜或者縮放移動到目標對象上。調用對齊命令的方法是在命令行輸入ALIGN或者AL。下面對其使用方法進行具體講解：


 CAD中對齊和三維對齊的操作步驟


【一對點對齊對象】：該對齊方式是指定一對源點和目標點進行實體對齊，當只選擇一對源點和目標點時，所選取的實體對象將在二維或者三維空間中從源點A沿直線路徑移動到目標點B。

【兩對點對齊對象】：該對齊方式是指定兩對源點和目標點進行實體對齊。當選擇兩點對齊時，可以在二維或三維空間移動、旋轉和縮放選定對象，以便與其他對象對齊。

【三對點對齊對象】：該對齊方式是指定三對源點和目標點進行實體對齊。當選擇三對源點和目標點時，連續捕捉三對對應點即可完成對齊操作。

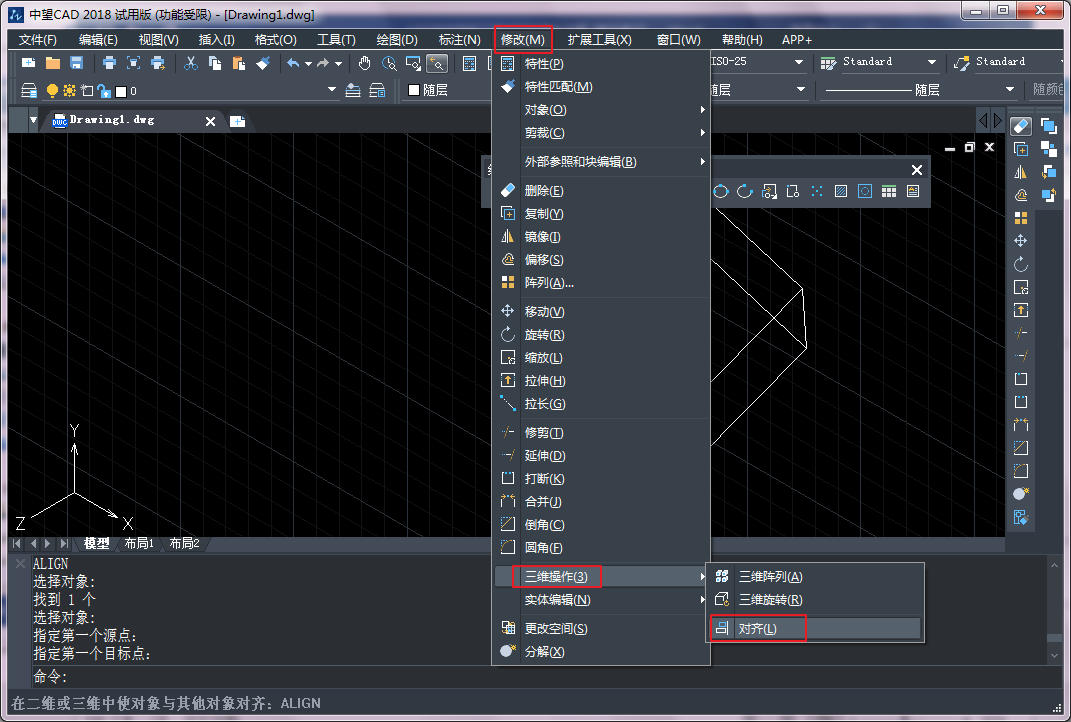

【三維對齊】：在中望CAD中，三維對齊操作是指最多三個點用以定義源平面，然后指定最多三個點用以定義目標平面，從而獲得三維對齊效果。調用三維對齊命令的方法是在頂部菜單欄的修改選項下，選擇【三維操作】——【對齊】，如下圖所示。


 CAD中對齊和三維對齊的操作步驟


執行該命令即可進入三維對齊模式，執行三維對齊操作與對齊操作的不同之處在于執行三維對齊操作時，先在源對象上指定1個、2個或3個點用以確定源平面，然后在目標對象上指定1個、2個或3個點用以確定目標平面，從而實現模型與模型之間的對齊。
