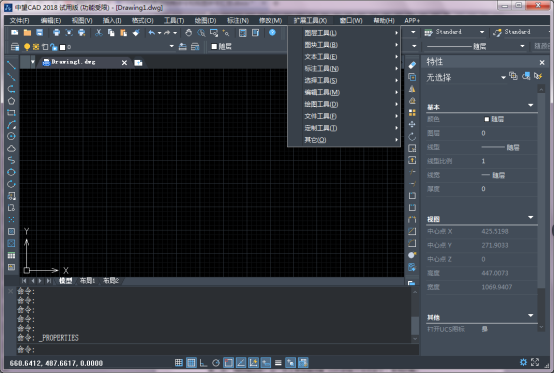

在中望CAD中，圖層控制命令和視圖命令都是用來進行繪圖輔助的，運用這些命令的關鍵在于熟練度，因為熟練度將會極大的影響繪圖效率。我們不妨先來看看和圖層控制相關的命令。這些命令的大多數是在中望CAD頂部菜單欄中（如圖所示），當然現在一些命令已成為通用命令，在格式菜單里也可以調用，而且有圖層專用的工具欄。圖層命令中，第一個是layer，圖層屬性管理器。這一點的具體內容小編在之前的文章中已經介紹過，這里不再贅述。
和圖層控制有關的其它命令，都是讓我們在繪圖過程中用來方便地控制圖層的“開關（顯示）”、“鎖定”、“當前層”以及方便轉換所繪制圖元的層屬性。具體命令的含義如下：
與“當前層”相關的命令
laycur (將圖層設置設置為當前層)：改變所選擇圖元的所屬層為當前層。
與“開關”相關的命令
layoff (圖層關閉)：用來關掉選擇層；
Layiso* (圖層隔離)：圖面顯示僅保留所選層(孤立層)；
Layon* (打開所有圖層)：用來打開所有層。
與“鎖定”相關的命令
laylck (鎖定圖層)：用來鎖定選擇層；
layulk (圖層解鎖)：用來解開選擇的鎖定層；
其它圖層控制命令
layerp：用來恢復至上一個圖層狀態
laymch （圖層匹配）：用來改變選擇圖元所屬層為最后選擇的圖元的層(類似于matchprop，但選擇圖元的順序正好相反)
對于圖層命令，大家最好能花一些時間來熟悉并掌握。當然，前提條件是圖元的圖層設置歸類條例清晰。。上面有幾個打* 號的命令，是平?？赡芎鲆?，但非常管用的命令。
視圖命令有三類
一、redraw (redrawall) 重畫，regen 重生成。常用的是redraw，在一些輔助顯示點、輔助顯示線用redraw（快捷命令是RE）無法清除時，可以用regen試試看。

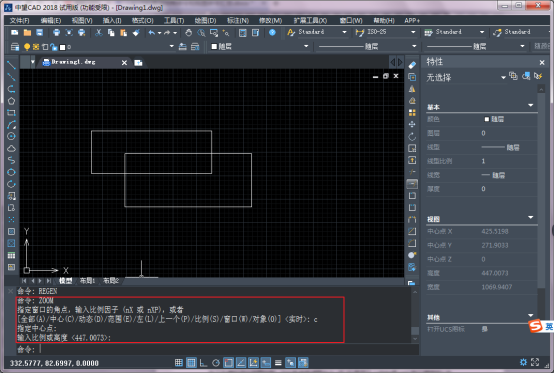

二、視圖縮放類。這一類主要是圍繞著zoom的各個分支命令。常用的有：
zoom-默認 實時縮放（快捷命令是Z）
zoom-p 回到上一次視圖范圍
zoom-d 動態縮放視圖
zoom-a 顯示全部視圖
zoom-w 顯示所選擇窗口的視圖范圍
三、視圖平移類。就是pan和其分支命令。（快捷命令是P）
為了方便的進行視圖控制，還經常使用透明命令。在00版本以上的中望CAD和三鍵鼠標（中鍵為滾軸）出現后，視圖的縮放和平移，使用鼠標的滾軸中鍵就基本可以滿足要求了。鼠標中鍵上下滾動就是zoom的實時縮放，中鍵按下后就是pan。
這些都是透明命令，可以插在其它命令進行過程中執行的命令。利用三鍵鼠標來進行的視圖控制，一定要熟練掌握。
