CAD繪圖的80個實用制圖技巧（八）
我們繼續介紹CAD繪圖的實用技巧，這篇文章將為大家介紹如下幾個技巧：刪除點標記的技巧、恢復錯誤文件的技巧以及顯示三維坐標的技巧。祝大家成功學會并熟練運用！
【刪除點標記的技巧】

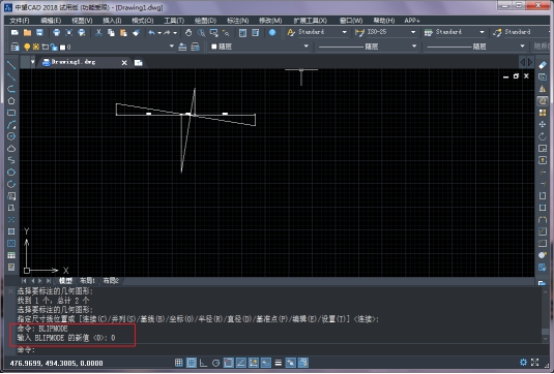

在中望CAD中，如果圖紙中有交叉點標記的話，標記會產生于鼠標點擊的地方?？梢圆捎肂LIPMODE命令，輸入命令后在命令行的提示下，新值輸入0關閉，即可消除點標記。
【恢復錯誤文件的技巧】
有時，由于特別的原因，我們費盡心思繪制的圖紙突然無法打開，同時我們沒有將文件備份，這時有什么辦法可以將它恢復呢？我們可以嘗試一下這種方法：

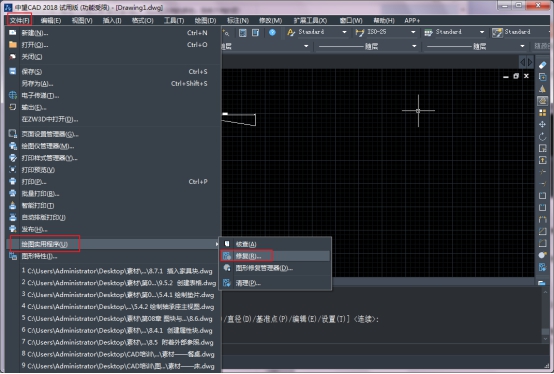

在頂部菜單欄中選擇【文件】——【繪圖實用程序】——【修復】，在彈出的對話框中選擇需要恢復的文件，點擊確認即可。
也可以調用recover命令，但這個命令有時沒有作用，這種情況下就可以建立一個新的圖形文件，然后將需要恢復的圖以圖塊的形式插入。
如果打開CAD圖紙時，打開至一半或者只有25%時就停住了，這可以說明圖紙不一定已經被損壞。這時可以把電腦內的非中望CAD提供的矢量字體文件移除后再試試。
【顯示三維坐標的方法】
在三維視圖下，我們使用動態觀察器改變了坐標的顯示方向后，可以在命令行輸入-view命令，注意加上-號。然后在命令行的提示下，輸入O然后確認，就可以恢復標準的坐標顯示方式了。
