在CAD中繪制鋼絲繩的繪圖方法
大家知道嗎？鋼絲繩是由多層鋼絲捻成股，再以繩芯為中心，由一定數量股捻繞成螺旋狀的繩。鋼絲繩的強度高、自重輕、工作平穩、不易驟然整根折斷，性能非常好。應用于物料搬運機械中，供提升、牽引、拉緊和承載之用。這篇文章是關于如何在CAD中繪制鋼絲繩的，步驟較多，大家注意仔細閱讀，當然也要動手操作，這樣才能真正學會。

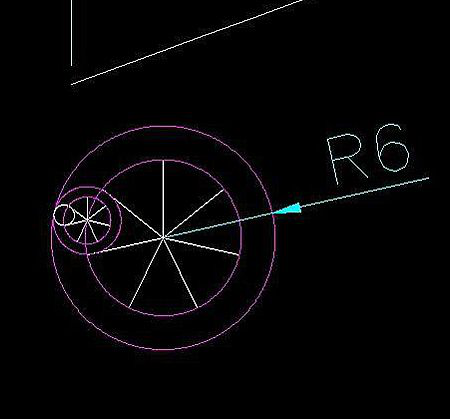

首先畫鋼絲繩的中心線（畫一條曲線即可），根據自己需求設計中心線的尺寸。然后畫一個圓，作為鋼絲繩的外徑。分7等份，切畫一小圓，以R6的圓心到小圓圓心作一圓，剪切等份線，留下七星線。同樣在小圓內分7等份畫一小小圓，并剪切等份線留下小七星線。只需要白圖層線，粉紅圖層線就不需要了。

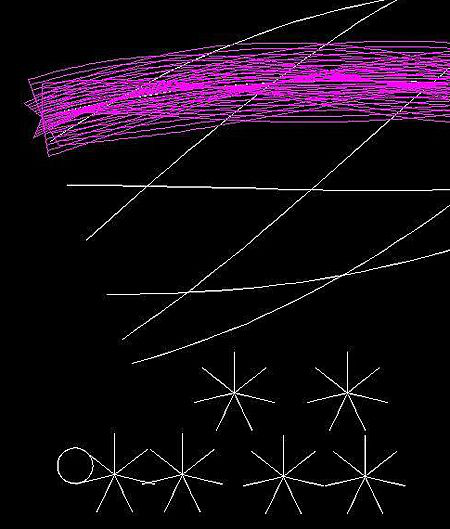

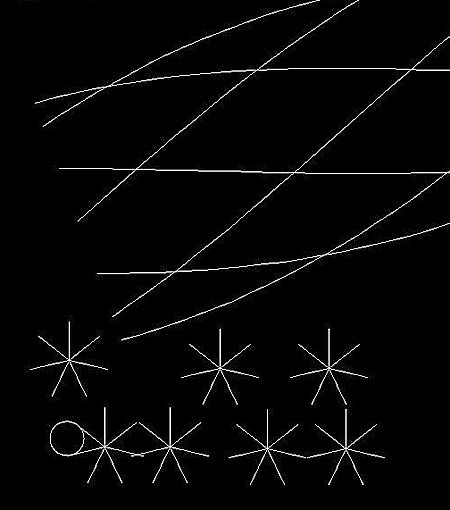

調用sweep命令，選擇大的七星線，以1800進行扭曲，然后選擇曲線。掃出七條扭帶。然后炸開，調用explode（分解），分解七條扭帶，然后刪除八條（包括原來的一條）中心線和頂端的線。再復制六個小七星線。把粉紅圖層置為當前，刪除其他輔助線。
再次用sweep命令，選擇小的七星線，然后扭曲，數值是-3600，接下來選擇任一條曲線，掃出七條扭帶。

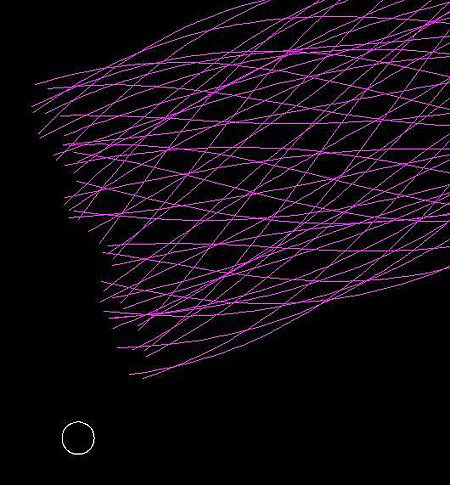

按照上一部的操作，全部掃掠完這七條七星線。然后全部分解。

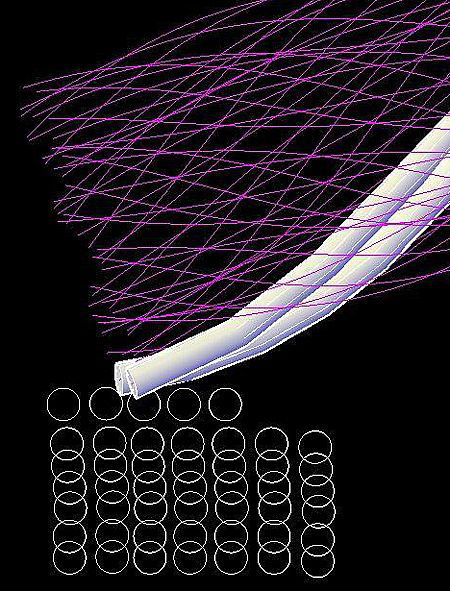

刪除與白線重合的所有線，也刪除掉頂端的線。把小圓復制成49個?；氐皆瓉戆咨珗D層置為當前。接下來就是逐個sweep，這回不用扭曲。
按以上步驟，加以調整和操作，就完成了。
