在之前的文章中，小編向大家介紹了CAD中的參照，包括外部參照的概念和應用等，大家應該已經有一定的了解了。一般來說，CAD圖形如果要縮放比例，有個參照的話是更好的，可以防止錯誤的產生，提高繪圖效率。大家如果不知道怎么在CAD中按參照縮放圖形比例，可以參考下面的步驟。
第一步，繪制一個半徑值任意的圓，然后多重復值，畫出另外的圓。

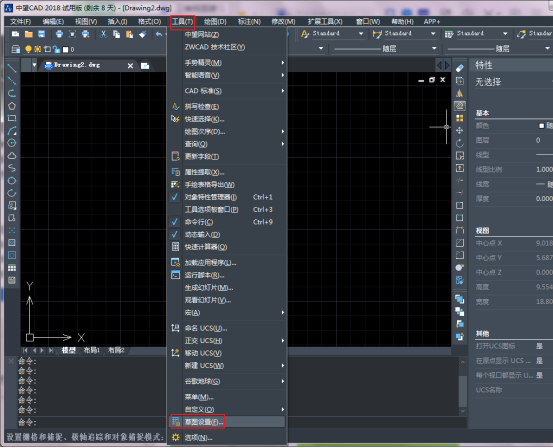

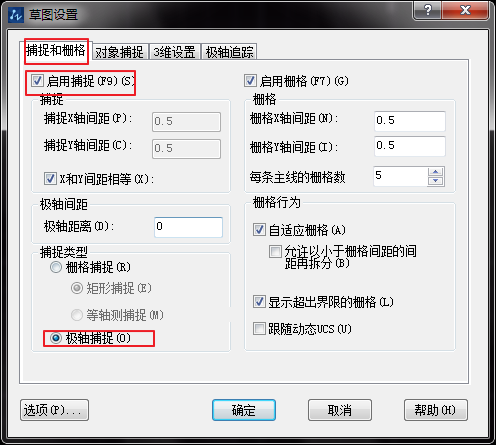

第二步，進行草圖設置。單擊【工具】——【草圖設置】，彈出一個相應的對話框，在“捕捉和柵格”里勾選“啟用捕捉”和“極軸捕捉”。

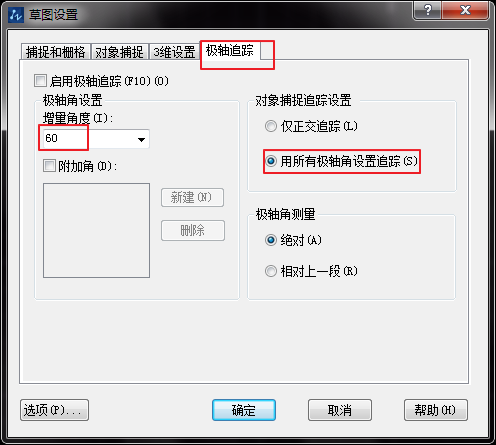

然后切換到“極軸追蹤”中，將增量角設置成60度（正三角形），選擇“用素有極軸角設置追蹤”。

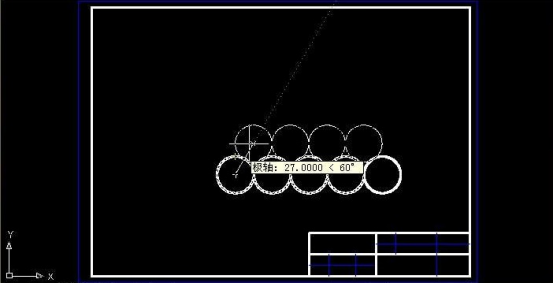

第三步，選中4個圓之后點擊工具欄上的復制圖標，把圓心作為復制的基點，待極軸追蹤線旁邊顯示出“極軸：27.0000 < 60°”的字樣時點擊鼠標左鍵即可畫出這4個圓，同理可依次畫出上面的3個圓、2個圓和1個圓。

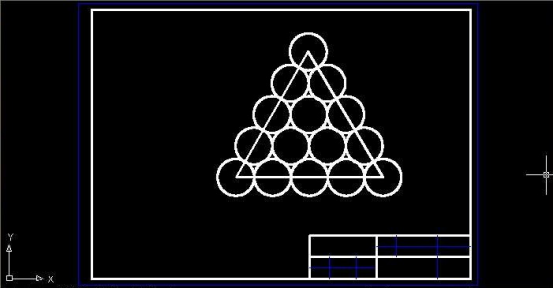

第四步，以外圍圓的圓心為頂點，畫一個等邊三角形。這里要注意，一定要使用“多段線”即pl命令，讓這個正三角形成為一個實體。

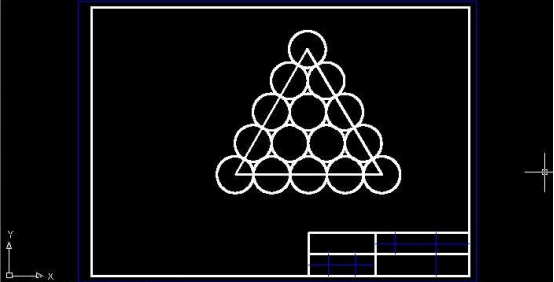

使用偏移復制的方法畫出與圓相切的外切三角形，注意不需要輸入偏移距離，而應該使用“t”參數，即指定通過點。
最后把等邊三角形刪掉，選定外切三角形和15個，基點可任意選擇，注意不要輸入比例因子，而應該選擇參照縮放，輸入“r”參數，然后以底邊為參照長度，新長度是150。
