小編多次提到過，CAD是個功能強大的軟件，用CAD軟件可以畫出很多室內的平面設計圖，包括里面的家具、門、窗等等，這就使得設計圖紙更加直觀。舉個例子，如果你是房地產行業的，當你為新建成的房型繪制平面圖時，需要畫出房間的構成、室與廳的方位、門的位置以及陽臺朝向等，這會使你的設計圖紙一目了然。這篇文章小編先來介紹門的畫法，下面是詳細的畫圖步驟，大家可以參考。


1.在命令行中輸入rec，即畫矩形的指令，畫出一系列矩形。



2.如下圖，單擊這個三角形標記下的點，來進行拖動。



3.有時候繪制不會顯示上面的中點，在沒有顯示中點的情況下，可以用鼠標右鍵點擊對象進行捕捉。在【草圖設置】選項框中的【對象捕捉】里點擊全部選擇。



4.這樣操作后，一個小的矩形框就畫出來了。


5.接下來可以用矩形畫出門框，如下圖所示。



6.然后單擊圓弧選項，開始畫門。

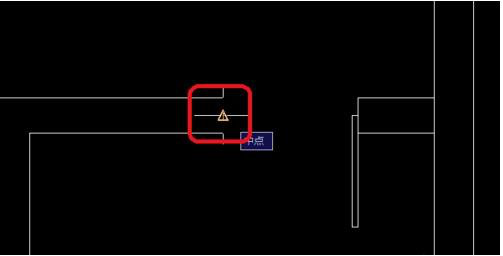

7.單擊中點，這時可以看到三角符號。


用CAD畫平面圖中門的操作方法

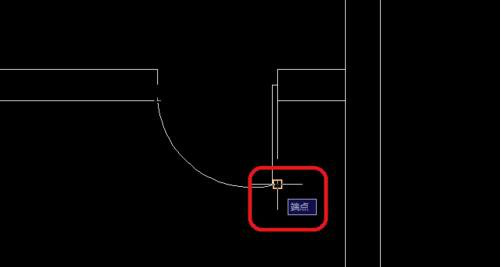

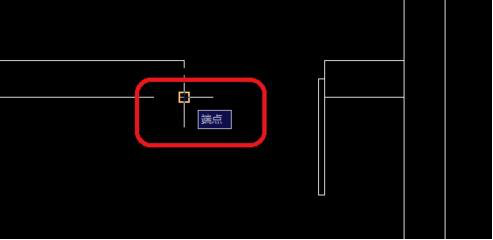

8.再左鍵單擊端點，也就是第二個點。單擊第三個點就可以畫出圓弧。這就完成了門的畫法。


用CAD畫平面圖中門的操作方法

用CAD畫平面圖中門的操作方法


以上就是用CAD繪制門的簡易方法，大家看完之后是不是覺得并不難呢？那么如果讓你去設計一張室內平面圖中的門，應該是沒有問題的。
