一：文字樣式


CAD圖形中的文字是根據當前文字樣式標注的。文字樣式說明所標注文字使用的字體以及其他設置，如字高、字顏色、文字標注方向等。CAD為用戶提供了默認文字樣式STANDARD。當在CAD中標注文字時，如果系統提供的文字樣式不能滿足國家制圖標準或用戶的要求，則應首先定義文字樣式。


命令：STYLE

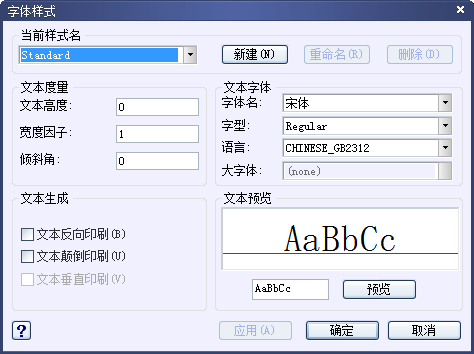

單擊對應的工具欄按鈕，或選擇“格式”--“文字樣式”命令，即執行STYLE命令，CAD彈出如后面的圖所示的“文字樣式”對話框。


CAD中的標注文字


對話框中，“樣式”列表框中列有當前已定義的文字樣式，用戶可從中選擇對應的樣式作為當前樣式或進行樣式修改?！白煮w”選項組用于確定所采用的字體。“大小”選項組用于指定文字的高度。“效果”選項組用于設置字體的某些特征，如字的寬高比(即寬度比例)、傾斜角度、是否倒置顯示、是否反向顯示以及是否垂直顯示等。預覽框組用于預覽所選擇或所定義文字樣式的標注效果?！靶陆ā卑粹o用于創建新樣式?！爸脼楫斍啊卑粹o用于將選定的樣式設為當前樣式?！皯谩卑粹o用于確認用戶對文字樣式的設置。單擊“確定”按鈕，CAD關閉“文字樣式”對話框。


二：標注文字


1.用DTEXT命令標注文字?

命令：DTEXT

選擇“繪圖”|“文字”|“單行文字”命令，即執行DTEXT命令，


CAD提示：

當前文字樣式:文字35 當前文字高度: 2.5000

指定文字的起點或[對正(J)/樣式(S)]:

第一行提示信息說明當前文字樣式以及字高度。第二行中，“指定文字的起點”選項用于確定文字行的起點位置。用戶響應后，CAD提示：

指定高度: (輸入文字的高度值)

指定文字的旋轉角度<0>:(輸入文字行的旋轉角度)


而后，CAD在繪圖屏幕上顯示出一個表示文字位置的方框，用戶在其中輸入要標注的文字后，按兩次Enter鍵，即可完成文字的標注。


2. 利用在位文字編輯器標注文字

命令：MTEXT

單擊對應的工具欄按鈕，或選擇“繪圖”|“文字”|“單行文字”命令，即執行MTEXT命令，


CAD提示：

指定第一角點：

在此提示下指定一點作為第一角點后，CAD繼續提示：

指定對角點或[高度(H)/對正(J)/行距(L)/旋轉(R)/樣式(S)/寬度(W)]:

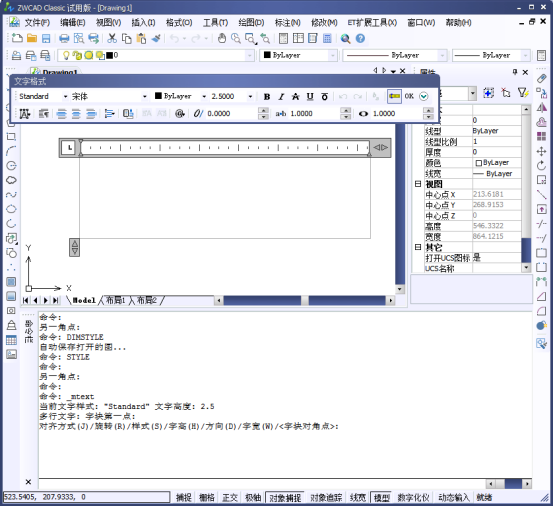

如果響應默認項，即指定另一角點的位置，CAD彈出后面的圖所示的在位文字編輯器。


CAD中的標注文字


在位文字編輯器由“文字格式”工具欄和水平標尺等組成，工具欄上有一些下拉列表框、按鈕等。用戶可通過該編輯器輸入要標注的文字，并進行相關標注設置。


3.編輯文字

命令：DDEDIT

單擊“文字”工具欄上的(編輯文字)按鈕，或選擇“修改”|“對象”|“文字”|“編輯”命令，即執行DDEDIT命令，


CAD提示：

選擇注釋對象或[放棄(U)]:


此時應選擇需要編輯的文字。標注文字時使用的標注方法不同，選擇文字后CAD給出的響應也不相同。如果所選擇的文字是用DTEXT命令標注的，選擇文字對象后，CAD會在該文字四周顯示出一個方框，此時用戶可直接修改對應的文字。


如果在“選擇注釋對象或[放棄(U)]:”提示下選擇的文字是用MTEXT命令標注的，CAD則會彈出在位文字編輯器，并在該對話框中顯示出所選擇的文字，供用戶編輯、修改。


4.注釋性文字

CAD可以將文字、尺寸、形位公差、塊、屬性、引線等指定為注釋性對象。



1.注釋性文字樣式

用于定義注釋性文字樣式的命令也是STYLE，執行STYLE命令后，在打開的“文字樣式”對話框中，還應選中“注釋性”復選框。選中該復選框后，會在“樣式”列表框中的對應樣式名前顯示圖標，表示該樣式屬于注釋性文字樣式。


2. 標注注釋性文字

用DTEXT或MTEXT命令標注文字時，只要將對應的注釋性文字樣式設為當前樣式，或選擇標注注釋性文字，然后按前面介紹的方法標注即可。
