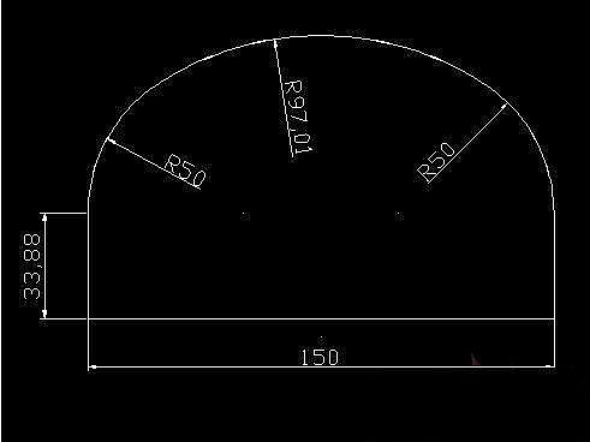

1.首先繪制如圖所示的圖形

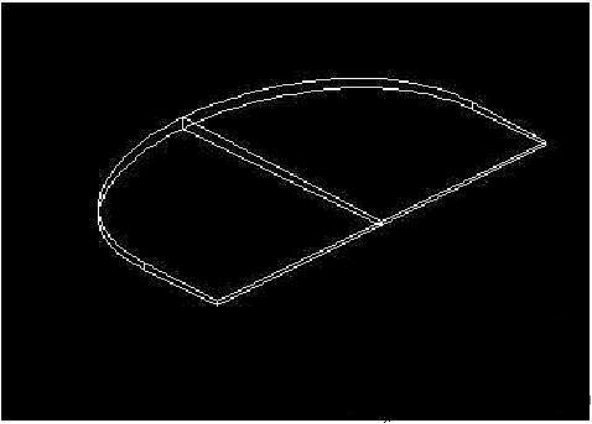

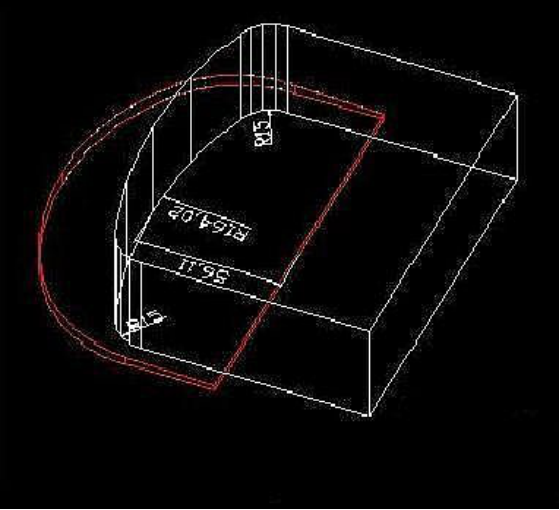

2. 將視圖切換到西南等軸測視圖，復制圖形并將復制的圖形向上移動2個單位，再繞直線旋轉2°

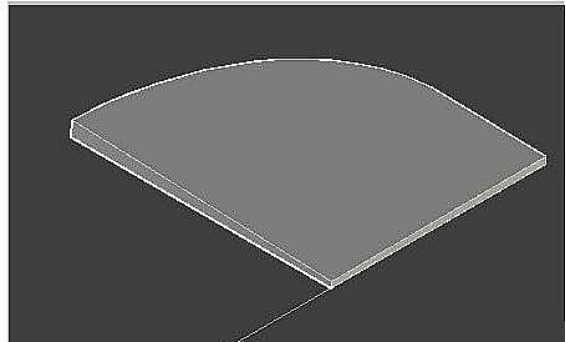

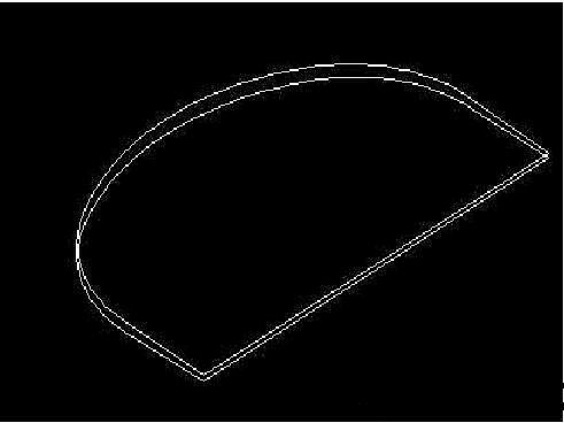

3. 創建如圖所示的2個面域：

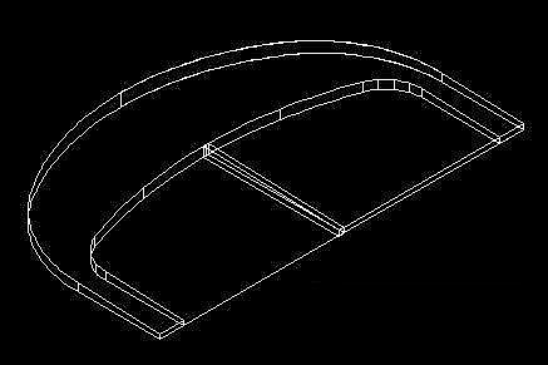

4. 將圓弧打斷并刪除多余的對象：

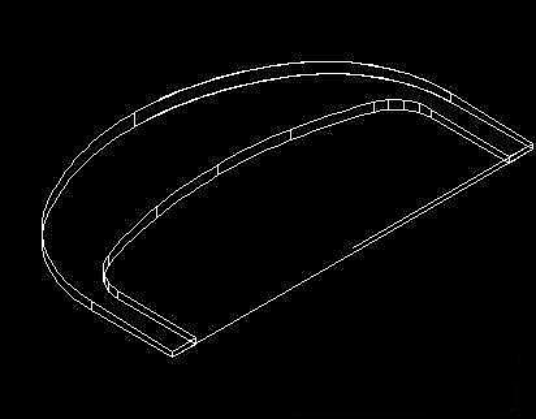

5. 利用放樣功能，橫截面選擇創建的面域，導向曲線選擇直線和圓?。?/p>
6. 將放樣出的實體鏡像一半并進行并集運算，選擇并集：

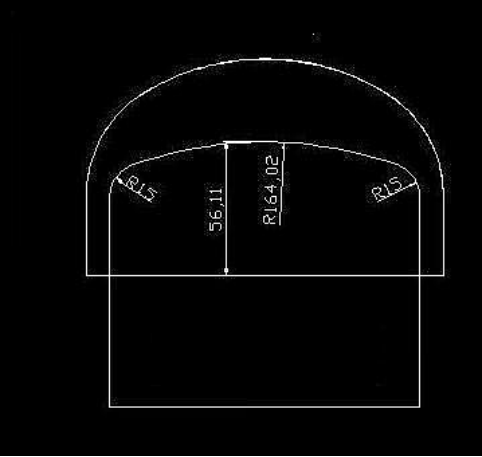

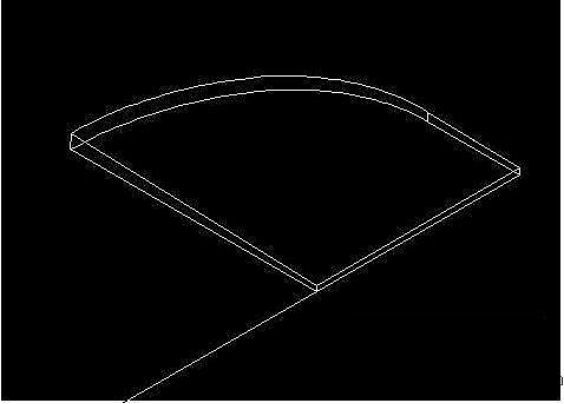

7. 切換到俯視圖，繪制如圖所示的圖形，并拉伸成實體，利用差集將紅色和白色實體進行運算：

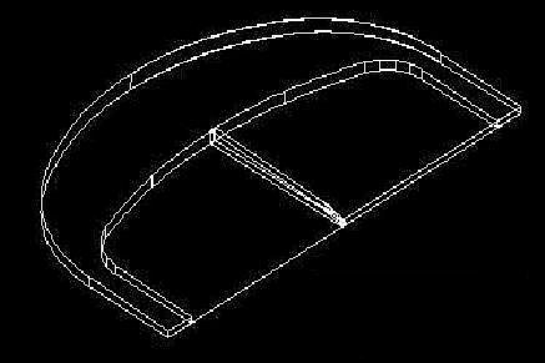

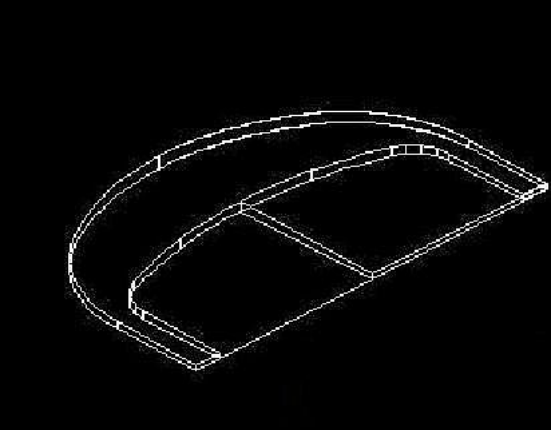

8. 補充圖形，創建面域，拉伸成實體，并將拉伸成的實體鏡像，進行布爾運算：
9. 對局部進行倒直角和圓角，然后創建塊（注意此時的UCS坐標系的狀態）：

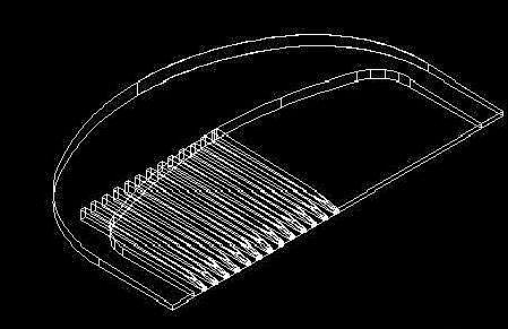

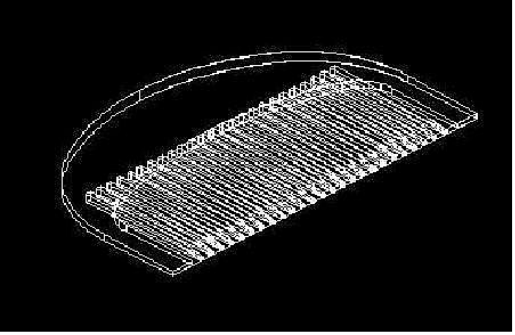

10. 將直線進行定數等分，然后插入塊，指定插入的數量，并將插入的塊分解為實體：
11. 利用鏡像命令，做出如圖所示的圖形，使用并集運算：

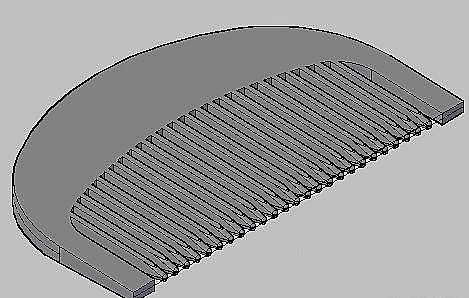

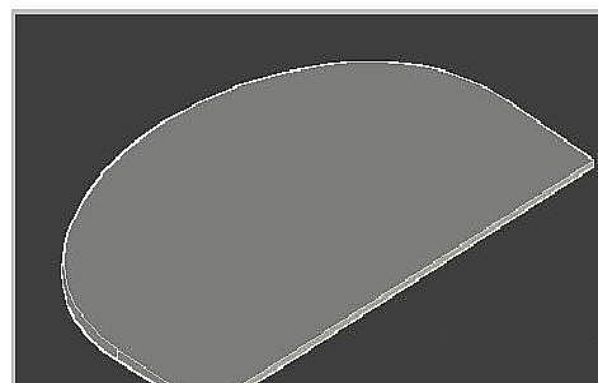

12. 進行體著色，查看效果：
13. 選擇材質“未噴漆木材”，大家選項可以自己調節：

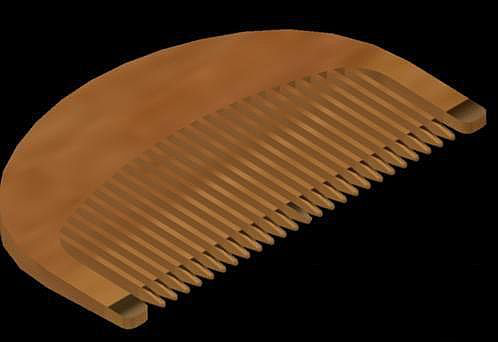

14. 選擇木材貼圖,將材質附著到梳子，渲染一下：
