尺寸標注的類型

創建直徑標注的步驟

一：從“標注”菜單中選擇“直徑”或單擊標注工具欄中的CAD的標注的創建與編輯。

1. 選擇要標注的圓或圓弧。

2. 根據需要輸入選項：

 要編輯標注文字內容，請輸入t（文字）或m（多行文字）。要改變標注文字角度，請輸入a（角度）。

3.指定引線的位置。

創建半徑標注的步驟同創建直徑的步驟相同

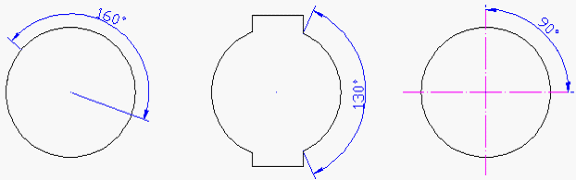

創建角度標注的步驟

二： 從“標注”菜單中選擇“角度”或單擊標注工具欄中的CAD的標注的創建與編輯。

1. 使用下列方法之一：

要標注圓，請在角的第一端點選擇圓，然后指定角的第二端點。

要標注其他對象，請選擇第一條直線，然后選擇第二條直線。

2. 根據需要輸入選項：

要編輯標注文字內容，請輸入t（文字）或m（多行文字）。在括號內編輯或覆蓋括號(<>)將修改或刪除=CAD計算的標注值。通過在括號前后添加文字可以在標注值前后附加文字。

要編輯標注文字角度，請輸入a（角度）。


CAD的標注的創建與編輯


圓心標記CAD的標注的創建與編輯：可標注圓、圓弧的圓心位置。

創建引線的步驟

三： 從“標注”菜單中選擇“引線”或單擊標注工具欄中的CAD的標注的創建與編輯。

1. 按 ENTER 鍵顯示“引線設置”對話框并進行以下選擇：

在“引線和箭頭”選項卡中選擇“直線”。在“點數”下選擇“無限制”。

 在“注釋”選項卡中選擇“多行文字”。

 選擇“確定”。

2. 指定引線的“第一個”引線點和“下一個”引線點。

3. 按ENTER鍵結束選擇引線點。

4. 指定文字寬度。

5. 輸入該行文字。按ENTER鍵根據需要輸入新的文字行。

6. 按兩次ENTER鍵結束命令。

完成QLEADER命令后，文字注釋將變成多行文字對象?？焖僖€中的文字可用ED來修改。


坐標標注CAD的標注的創建與編輯：橫向標注是Y軸坐標值，縱向標注是X軸坐標值。

快速標注CAD的標注的創建與編輯：可以快速創建標注布局。

形位公差：即形狀位置公差，在機械圖中極為重要。一方面，如果形位公差不能完全控控制，裝配件就不能裝配；另一方面，過度吻合的形位公差又會由于額外的制造費用而造成浪費，但在大多數的建筑圖形中，形位公差幾乎不存在的。

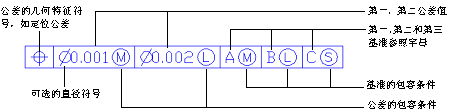

形位公差的符號表示：


CAD的標注的創建與編輯


在形位公差中，特征控制框至少包含幾何特征符號和公差值兩部分，各組成部分的意義如下：

幾何特征：用于表明位置、同心度或共軸性、對稱性、平行性、垂直性、角度、圓柱度、平直度、圓度、直度、面剖、線剖、環形偏心度及總體偏心度等。

直徑：用于指定一個圓形的公差帶、并放于公差值前。
