對于初學者來說，肯定要問：夾點是什么？在CAD中，當你選中一個圖形，圖形上會出現一些藍色的小方塊，這些小方塊就是圖形的夾點，也可以稱為控制點，可以通過拖動這些夾點改變圖形的形狀、位置等。當然在CAD高版本中，夾點不再只是方塊，你選中一個圓弧時，不僅會出現方塊，還會出現箭頭，利用箭頭可以改變弧長和半徑。下面給大家簡單介紹夾點的一些操作。

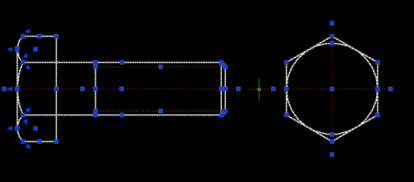

在CAD中，當用戶選中對象后，對象的周圍會出現一些藍色小方框，這些小方框就是對象的夾點，如下圖。利用夾點，可以快速對對象進行編輯。
使用夾點編輯圓
下面，我們將以螺栓左視圖的編輯為例，介紹利用夾點編輯圓的方法。

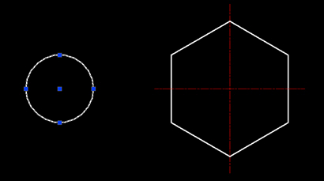

1、選擇圓，使其編輯夾點可見。
從圖中可以看到，一個對象可以有多個夾點。接下來你還將會看到，夾點的功能也有所區別。

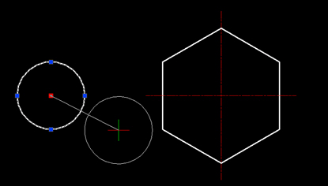

2、單擊選擇圓心處夾點，夾點變成紅色。移動光標，您會發現圓會跟隨光標移動，也就是說，圓心夾點是一個移動夾點。

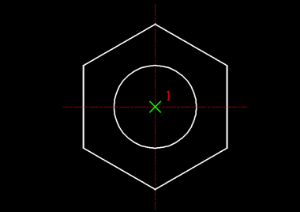

3、將夾點拖動至下圖中點1位置，完成圓的移動。
4、再次將圓選中，使其夾點可見。

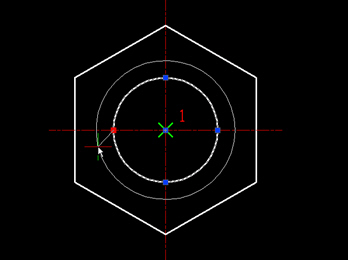

5、選中左側夾點并向左拖動。在指定夾點位置之前，?CAD會根據鼠標的位置動態地繪制一個預覽圓。

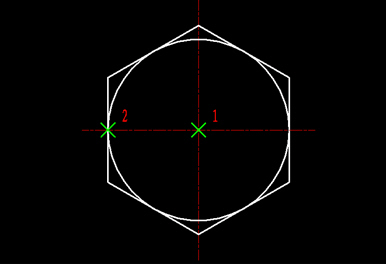

6、將夾點移至點2，完成螺栓左視圖的編輯?？梢钥吹?，左邊的夾點是縮放夾點，其實，如果您拖動右邊的夾點，也可以實現相同的操作。
使用夾點編輯直線

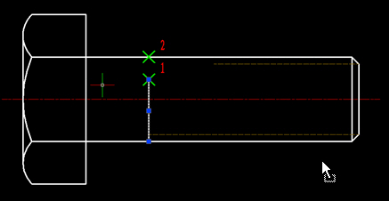

直線的夾點編輯方式與圓類似，選中直線后，直線的夾點將會出現。將夾點1拖至點2處即可延長直線。當然，如果您想保持在豎直方向上操作，則需要將正交模式打開。

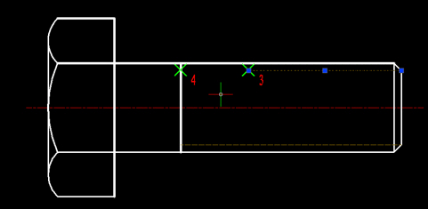

使用相同的方法，將下圖中的夾點3拖動至點4，完成螺栓主視圖的編輯。
在CAD中，幾乎所有對象都提供了夾點編輯方式，在很多情況下，您可以直接通過拖動夾點來完成對象的移動、尺寸修改。
如果您感興趣，在選中夾點后，可留意軟件給出的提示，然后按幾下空間鍵，看看提示有什么變化。從提示可以看到，利用夾點還可以實現更多的編輯，還可以對圖形進行移動、旋轉、復制等操作。
總結：夾點編輯不用輸入任何命令，簡單、方便，在很多情況下可以提高操作效率。正因?yàn)槿绱?，在CAD高版本中夾點編輯的方式也在不斷豐富，比如弧線兩端箭頭形夾點，多段線中點處的矩形夾點都是后來添加的，在高版本針對多段線夾點還增加了添加、刪除頂點，弧線和直線轉換的選項等等。如果想用好夾點編輯，必須多嘗試，多練習。
