繪圖方法即畫圖的方法：

CAD主要有兩種繪圖方法：描圖法???修剪法。

描圖法：先繪制輔助線，然后使用PLINE（或LINE）進行描圖的方法，叫做描圖法。

修剪法：先繪制輔助線，然后使用修剪命令進行修剪的方法，叫做修剪法。


描圖法和修剪法的共同點都要先繪制輔助線，區別在與描圖法在繪制完畢后這些輔助線沒有刪除或者被破壞，而修剪法在命令結束后輔助線被修剪了。


輔助線：




圖一




圖二



第一：輔助線由XLINE線和CIRCLE線的組成。


如何理解上面這句話呢？

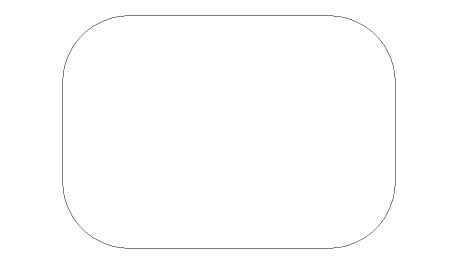

如果我們繪制“圖一”圖形。那應該如何繪制呢（在這里要把這個簡單的圖形看成是非常復雜的圖形（或輪廓），并且后面還有要大量后續繪圖步驟。因?yàn)槲覀儾皇菍W(xué)校的學生，想問題不能簡單化）？首先，我們來研究一下這個圖形。大家看到的是一個什么圖形呢？帶四個圓角的矩形嗎？答案是否定的。

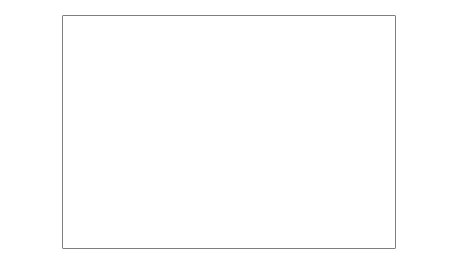

大家能想到“圖一”的圖形是由“圖二”的圖形再加上四個圓角嗎？這是一個練習繪圖前的準備工作。也就是將帶圓角的圖形簡化為尖角圖形。這樣做的目的：簡化后續操作的步驟。


至此簡化圖形闡述完畢，現在我們來研究一下這個簡化圖形的構成。


它是由水平線段、鉛垂線段組成。其他圖形再加上傾斜線段、圓和圓弧組成。這里不考慮這些對象：比如PL、MLINE、ELLIPSE、SPLINE等。PL和ML可以簡單的看成是由水平、鉛垂和傾斜線段組成。至于其他的對象，都很少用到，故此不與考慮?，F(xiàn)在來總結一下：幾乎所有的圖形都是由水平線段、鉛垂線段、傾斜（或叫角度）線段和圓（圓弧可以看成是圓）組成。


現在我們了解了圖形大都由什么對象組成。那么，這跟輔助線有什么關系呢？


這里講述我們?yōu)槭裁词褂幂o助線。輔助線顧名思義是我們輔助繪圖使用的線。也就是說我們繪圖的時候，不能夠一次就把所要繪制的圖形畫出來，這就需要輔助線。那我們可以選擇LINE、PL等作為輔助線嗎？這個問題人人都有各自的觀點，但鯤鵬建議：盡量不使用這些作為輔助線。因?yàn)樗麄儠?huì)給后續操作帶來煩瑣。比如：使用LINE或者PLINE這樣的對象，他們有可能不能貫穿整個圖形，后續操作還需要使用EXTEND命令來延伸它或者使用追蹤捕捉等，無形中使繪圖變得復雜了。
