CAD中不能直接展開大量的點號，往往需要借助其他的方法件或者二次開發的軟件才行。本經驗是以橋梁樁號的展開為例，來介紹如何通過“復制”這個方法來展大量的點。此方法適宜大量點的展點。

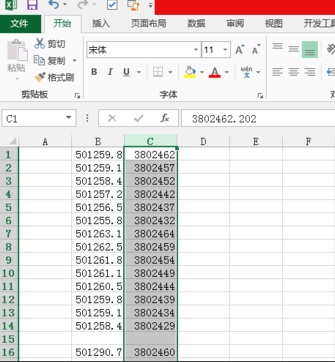

1.打開坐標excel表格，選中坐標-復制。主意：因?yàn)?a href="http://www.askorans.com/" target="_blank">cad中的坐標與測量用坐標X、Y軸坐標剛好相反，所以需要調換兩者坐標。

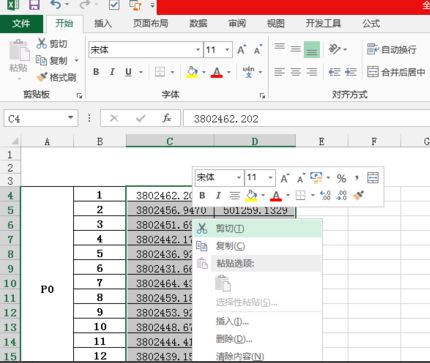

2. 在另一處表格中粘貼復制的坐標，剪切X軸坐標粘貼到Y(jié)軸坐標后面的表格，然后再選中復制改變后的坐標。




3. 新建一個文本文檔，在桌面右擊-新建-文本文檔。打開文本文檔，把復制好的坐標粘貼進來。

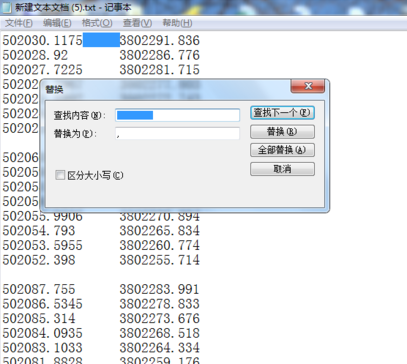

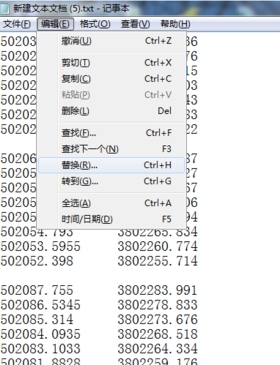

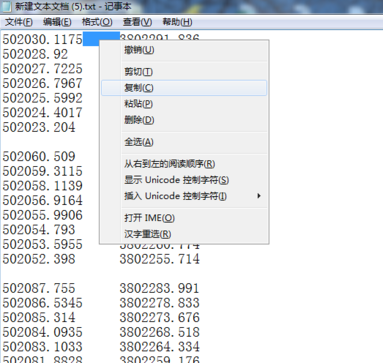

4. 替換坐標間的空格符。復制選中空格符，單擊編輯-替換，把空格符替換成“，”，單擊全部替換。主意：替換后要變成Y坐標“，”X坐標，一個坐標間不留空隙。








5. 打開cad，畫一個半徑為1的圓。單擊選中這個圓，然后再單擊選中這個圓的圓心，松開鼠標，移動，會有一個圓跟著移動，移至圓外，




6.點擊電腦鍵盤上的方向鍵中的“下”方向鍵，出現一個下拉菜單，選單擊復制

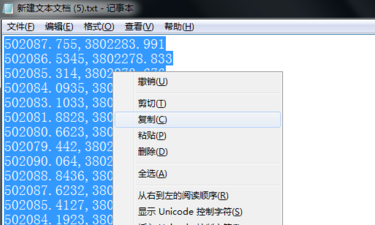

7.打開剛剛新建文本文檔，Ctrl+A全選，復制所有坐標。然后把復制的坐標粘貼到cad的命令輸入欄中。就會自動復制了，結束后按“Esc”鍵，展點完成。





8.找點。輸入命令“zoom”，全再輸入命令“A”，此刻屏幕中就會有一個或者兩個白點，把其中一個點就是剛剛展的點，放大后就會看見。



注意事項

要主意測量坐標跟CAD坐標相反的關系

txt中空格替換一定要是完整的空格符替換成“，”
